Produkte:   Hydraulikkomponenten  >  SAE Hochdruckflanschverbindungen  >  SAE-Außengewindeflansch DIN 3901/3902

SAE-Außengewindeflansch DIN 3901/3902

Carimex Hydraulik GmbH
Carimex Hydraulik GmbH

Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:   <Auswahl öffnen>

Carimex Hydraulik GmbH

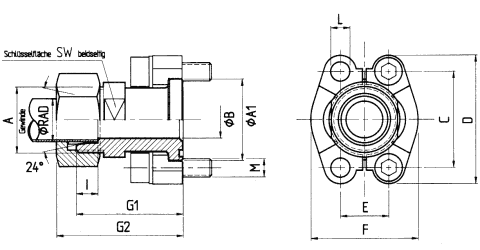

SAE-Außengewindeflansch DIN 3901/3902

SAE-Außengewindeflansch DIN 3901/3902

DIN 3901 / 3902

Bohrungsform W

Material:

1.)

9SMnPb28K/C15

Oberfläche: gal. verzinkt, gelb chromatiert



(mild steel)



2.)

1.4571

rostfrei



316 Ti



Bestellbezeichnung:

9SMnPb28K

1.4571

- nur Zwischenstück

SFCE-...

SFCE-x-...

- inkl. Halbflanschen, metrischem Schraubensatz und O-Ring (Mutter und Schneidring)

SFCE-...M(M)

SFCE-x-...Mx(M)

- inkl. Halbflanschen, UNC-Schraubensatz und O-Ring (Mutter und Schneidring)

SFCE-...U(M)

SFCE-x-...Ux(M)

Alle Angaben ohne Gewähr. Änderungen vorbehalten.

Hinweis: Der angegebene Nenndruck ist nach der SAE J 518 C durch den Flansch bzw. nach der Verschraubung nach DIN 3861 festgelegt.

↓ Lochbild 3.000 P.S.I., Abmessungen

↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht

↓ Lochbild 6.000 P.S.I., Abmessungen

↓ Lochbild 6.000 P.S.I., Schrauben M; Gewicht



maximaler

Betriebsdruck

kg/cm²

SAE

Bau-

größe

Typ

Abmessungen

A

A1

B

C

D

E

F

G1

G1

I

L

SW

Lochbild 3.000 P.S.I.

315

1/2"

SFCE 3001

/L15

M 22 × 1,5

30,2

16/20

38,10

54

17,48

45,6

48,2

56

7

8,5

24

160

1/2"

SFCE 3001

/L22

M 30 × 2

30,2

13,5

38,10

54

17,48

45,6

53,1

62

7,5

8,5

27

350

1/2"

SFCE 3001

/S16

M 24 × 1,5

30,2

13

38,10

54

17,48

45,6

50,2

60

8,5

8,5

24

315

3/4"

SFCE 3002

/L18

M 26 × 1,5

38,1

15/20

47,63

65

22,23

51,8

53,2

62

7,5

10,5

30

160

3/4"

SFCE 3002

/L22

M 30 × 2

38,1

19

47,63

65

22,23

51,8

53,2

62

7,5

10,5

30

160

3/4"

SFCE 3002

/L28

M 36 × 2

38,1

19

47,63

65

22,23

51,8

53,2

62

7,5

10,5

30

350

3/4"

SFCE 3002

/S20

M 30 × 2

38,1

16/20

47,63

65

22,23

51,8

57,2

68

10,5

10,5

30

350

3/4"

SFCE 3002

/S25

M 36 × 2

38,1

17

47,63

65

22,23

51,8

57,2

69

12

10,5

30

160

1"

SFCE 3003

/L22

M 30 × 2

44,4

19

52,37

70

26,19

58,4

56,2

63

7,5

10,5

27

160

1"

SFCE 3003

/L28

M 36 × 2

44,4

24

52,37

70

26,19

58,4

54,2

65

7,5

10,5

36

350

1"

SFCE 3003

/S25

M 36 × 2

44,4

20

52,37

70

26,19

58,4

58,2

70

12

10,5

36

350

1"

SFCE 3003

/S30

M 42 × 2

44,4

24

52,37

70

26,19

58,4

63,2

76

13,5

10,5

36

160

1 1/4"

SFCE 3004

/L28

M 36 × 2

50,8

22

58,72

79

30,18

72,6

58,6

67

7,5

*)

36

160

1 1/4"

SFCE 3004

/L35

M 45 × 2

50,8

30/32

58,72

79

30,18

72,6

58,2

69

10,5

*)

41

280

1 1/4"

SFCE 3004

/S25

M 36 × 2

50,8

20/27

58,72

79

30,18

72,6

60,2

72

12

*)

41

280

1 1/4"

SFCE 3004

/S30

M 42 × 2

50,8

25/28

58,72

79

30,18

72,6

62,2

75

13,5

*)

41

280

1 1/4"

SFCE 3004

/S38

M 52 × 2

50,8

28

58,72

79

30,18

72,6

66,6

81

16

*)

46

160

1 1/2"

SFCE 3005

/L42

M 52 × 2

60,3

36

69,85

94

35,71

82,2

64,2

76

11

13,5

46

210

1 1/2"

SFCE 3005

/S38

M 52 × 2

60,3

32

69,85

94

35,71

82,2

70,2

85

16

13,5

46

*) wahlweise 10,5, 12,5 oder 12,0



max. Betriebsdruck

kg/cm²

SAE Baugröße

Typ

Schrauben M

Gewicht kg

metr.

unc

Lochbild 3.000 P.S.I.

315

1/2"

SFCE 3001 /L15

M 8 × 30

5/16 × 1 1/4

0,29

160

1/2"

SFCE 3001 /L22

M 8 × 30

5/16 × 1 1/4

0,47

350

1/2"

SFCE 3001 /S16

M 8 × 30

5/16 × 1 1/4

0,32

315

3/4"

SFCE 3002 /L18

M 10 × 35

3/8 × 1 1/2

0,55

160

3/4"

SFCE 3002 /L22

M 10 × 35

3/8 × 1 1/2

0,56

160

3/4"

SFCE 3002 /L28

M 10 × 35

3/8 × 1 1/2

0,75

350

3/4"

SFCE 3002 /S20

M 10 × 35

3/8 × 1 1/2

0,63

350

3/4"

SFCE 3002 /S25

M 10 × 35

3/8 × 1 1/2

0,76

160

1"

SFCE 3003 /L22

M 10 × 35

3/8 × 1 1/2

0,60

160

1"

SFCE 3003 /L28

M 10 × 35

3/8 × 1 1/2

0,69

350

1"

SFCE 3003 /S25

M 10 × 35

3/8 × 1 1/2

0,78

350

1"

SFCE 3003 /S30

M 10 × 35

3/8 × 1 1/2

0,91

160

1 1/4"

SFCE 3004 /L28

*)

7/16 × 1 1/2

1,05

160

1 1/4"

SFCE 3004 /L35

*)

7/16 × 1 1/2

1,10

280

1 1/4"

SFCE 3004 /S25

*)

7/16 × 1 1/2

1,17

280

1 1/4"

SFCE 3004 /S30

*)

7/16 × 1 1/2

1,19

280

1 1/4"

SFCE 3004 /S38

*)

7/16 × 1 1/2

1,39

160

1 1/2"

SFCE 3005 /L42

M 12 × 40

1/2 × 1 1/2

1,34

210

1 1/2"

SFCE 3005 /S38

M 12 × 40

1/2 × 1 1/2

1,50

*) wahlweise M 10 × 30 oder M 12 × 40



maximaler

Betriebsdruck

kg/cm²

SAE

Bau-

größe

Typ

Abmessungen

A

A1

B

C

D

E

F

G1

G1

I

L

SW

Lochbild 6.000 P.S.I.

400

1/2"

SFCE 6001

/S16

M 24 × 1,5

31,7

12

40,49

56

18,24

47,2

53,2

63

8,5

8,5

24

400

3/4"

SFCE 6002

/S16

M 24 × 1,5

41,3

12

50,80

71

23,80

60

59,2

69

8,5

10,5

30

400

3/4"

SFCE 6002

/S20

M 30 × 2

41,3

16

50,80

71

23,80

60

61,2

72

10,5

10,5

30

400

3/4"

SFCE 6002

/S25

M 36 × 2

41,3

17

50,80

71

23,80

60

63,2

75

12

10,5

30

400

3/4"

SFCE 6002

/S30

M 42 × 2

41,3

18

50,80

71

23,80

60

64

77

13,5

10,5

36

400

1"

SFCE 6003

/S25

M 36 × 2

47,6

20

57,15

81

27,76

69,6

72,2

84

12

*1)

41

400

1"

SFCE 6003

/S30

M 42 × 2

47,6

24

57,15

81

27,76

69,6

74

87

13,5

*1)

41

400

1 1/4"

SFCE 6004

/S30

M 42 × 2

54

25/30

66,68

95

31,75

77,2

79,2

92

13,5

*2)

41

350

1 1/4"

SFCE 6004

/S38

M 52 × 2

54

30

66,68

95

31,75

77,2

83,2

98

16

*2)

46

350

1 1/2"

SFCE 6005

/S38

M 52 × 2

63,5

30

79,38

113

36,50

95

89,2

104

16

16,75

46

*1) wahlweise 12,0 oder 12,5

*2) wahlweise 13,5 oder 14,5



max. Betriebsdruck

kg/cm²

SAE Baugröße

Typ

Schrauben M

Gewicht kg

metr.

unc

Lochbild 6.000 P.S.I.

400

1/2"

SFCE 6001/S16

M 8 × 30

5/16 × 1 1/4

0,46

400

3/4"

SFCE 6002/S16

M 10 × 35

3/8 × 1 1/2

0,78

400

3/4"

SFCE 6002/S20

M 10 × 35

3/8 × 1 1/2

0,84

400

3/4"

SFCE 6002/S25

M 10 × 35

3/8 × 1 1/2

0,96

400

3/4"

SFCE 6002/S30

M 10 × 35

3/8 × 1 1/2

1,20

400

1"

SFCE 6003/S25

M 12 × 45

7/16 × 1 3/4

1,42

400

1"

SFCE 6003/S30

M 12 × 45

7/16 × 1 3/4

1,52

400

1 1/4"

SFCE 6004/S30

M 14 × 50

1/2 × 1 3/4

1,93

350

1 1/4"

SFCE 6004/S38

M 14 × 50

1/2 × 1 3/4

2,08

350

1 1/2"

SFCE 6005/S38

M 16 × 55

1/2 × 1 3/4

3,03
