SAE-Außengewindeflansch JIC
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Außengewindeflansch JIC
Material:
ST 44.3 (FE 430)
Bestellbezeichnung: |
ST 44.3 |
- nur Flansch |
AFG-... |
- Flansch inkl. metrischem Schraubensatz und O-Ring |
AFG-...M |
- Flansch inkl. UNC-Schraubensatz und O-Ring |
AFG-...U |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.

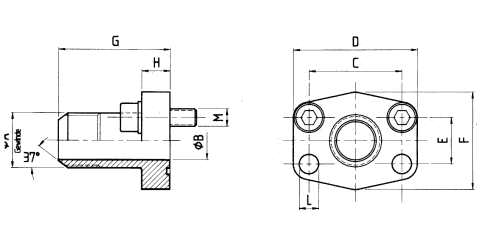

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Abmessungen |
||||||||
A |
B |
C |
D |
E |
F |
G |
H |
L |
|||
Lochbild 3.000 P.S.I. |
|||||||||||
345 |
1/2" |
AFG 080 JIC 3/4 |
3/4"-16 JIC |
9,9 |
38,10 |
54 |
17,48 |
46 |
52 |
13 |
9 |
345 |
1/2" |
AFG 080 JIC 7/8 |
7/8"-14 JIC |
12,3 |
38,10 |
54 |
17,48 |
46 |
52 |
13 |
9 |
345 |
3/4" |
AFG 100 JIC 1 1/16 |
1 1/16"-12 JIC |
15,5 |
47,63 |
65 |
22,23 |
50 |
60 |
14 |
11,5 |
345 |
1" |
AFG 102 JIC 1 5/16 |
1 5/16"-12 JIC |
21,5 |
52,37 |
70 |
26,19 |
55 |
63 |
16 |
11,5 |
276 |
1 1/4" |
AFG 104 JIC 1 5/8 |
1 5/8"-12 JIC |
27,5 |
58,72 |
79 |
30,18 |
68 |
65 |
14 |
11,5 |
276 |
1 1/4" |
AFG 104 JIC 1 5/16 |
1 5/16"-12 JIC |
21,5 |
58,72 |
79 |
30,18 |
68 |
65 |
14 |
11,5 |
207 |
1 1/2" |
AFG 106 JIC 1 7/8 |
1 7/8"-12 JIC |
33,0 |
69,85 |
94 |
35,71 |
78 |
70 |
16 |
13,5 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
345 |
1/2" |
AFG 080 JIC 3/4 |
M 8 × 30 |
5/16 × 1 1/4 |
0,25 |
345 |
1/2" |
AFG 080 JIC 7/8 |
M 8 × 30 |
3/8 × 1 1/4 |
0,30 |
345 |
3/4" |
AFG 100 JIC 1 1/16 |
M 10 × 30 |
3/8 × 1 1/4 |
0,35 |
345 |
1" |
AFG 102 JIC 1 5/16 |
M 10 × 30 |
3/8 × 1 1/4 |
0,50 |
276 |
1 1/4" |
AFG 104 JIC 1 5/8 |
M 10 × 30 |
7/16 × 1 1/2 |
0,70 |
276 |
1 1/4" |
AFG 104 JIC 1 5/16 |
M 10 × 30 |
7/16 × 1 1/2 |
0,70 |
207 |
1 1/2" |
AFG 106 JIC 1 7/8 |
M 12 × 35 |
1/2 × 1 1/2 |
1,00 |
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Abmessungen |
|||||||||
A |
B |
C |
D |
E |
F |
G |
H |
L |
||||
Lochbild 6.000 P.S.I. |
||||||||||||
414 |
1/2" |
AFG 401 JIC 3/4 |
3/4"-16 JIC |
9,9 |
40,49 |
56 |
18,24 |
48 |
60 |
16 |
9 |
|
414 |
1/2" |
AFG 401 JIC 7/8 |
7/8"-14 JIC |
12,3 |
40,49 |
56 |
18,24 |
48 |
60 |
16 |
9 |
|
414 |
3/4" |
AFG 402 JIC 1 1/16 |
1 1/16"-12 JIC |
15,5 |
50,80 |
71 |
23,80 |
60 |
73 |
19 |
11,5 |
|
414 |
1" |
AFG 403 JIC 1 5/16 |
1 5/16"-12 JIC |
21,5 |
57,15 |
81 |
27,76 |
70 |
82 |
24 |
13 |
|
414 |
1 1/4" |
AFG 404 JIC 1 5/8 |
1 5/8"-12 JIC |
27,5 |
66,68 |
95 |
31,75 |
78 |
92 |
27 |
15* |
|
414 |
1 1/4" |
AFG 404 JIC 1 5/16 |
1 5/16"-12 JIC |
21,5 |
66,68 |
95 |
31,75 |
78 |
92 |
27 |
15* |
|
414 |
1 1/2" |
AFG 405 JIC 1 7/8 |
1 7/8"-12 JIC |
33,0 |
79,38 |
113 |
36,50 |
95 |
96 |
30 |
17,5 |
|
*) L=13,5 bei UNC-Schrauben
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
414 |
1/2" |
AFG 401 JIC 3/4 |
M 8 × 30 |
5/16 × 1 1/4 |
0,30 |
414 |
1/2" |
AFG 401 JIC 7/8 |
M 8 × 30 |
5/16 × 1 1/4 |
0,40 |
414 |
3/4" |
AFG 402 JIC 1 1/16 |
M 10 × 35 |
3/8 × 1 1/2 |
0,70 |
414 |
1" |
AFG 403 JIC 1 5/16 |
M 12 × 45 |
7/16 × 1 3/4 |
1,00 |
414 |
1 1/4" |
AFG 404 JIC 1 5/8 |
M 14 × 50 |
1/2 × 1 3/4 |
1,50 |
414 |
1 1/4" |
AFG 404 JIC 1 5/16 |
M 14 × 50 |
1/2 × 1 3/4 |
1,50 |
414 |
1 1/2" |
AFG 405 JIC 1 7/8 |
M 16 × 50 |
5/8 × 2 |
2,30 |
