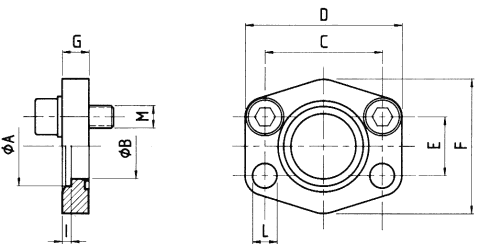

SAE-Einschweißflansch ND40

Carimex Hydraulik GmbH
Carimex Hydraulik GmbH

Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:   <Auswahl öffnen>

Carimex Hydraulik GmbH

SAE-Einschweißflansch ND40

SAE-Einschweißflansch ND40

Material:

1.)

ST 44.3 (FE 430)





ST 52.3 (FE 510)



2.)

1.4404

rostfrei



316 L



Bestellbezeichnung:

ST 44.3 / 52.3

1.4404

- nur Flansch

AFC-...S

AFC-x-...S

- inkl. metrischem Schraubensatz und O-Ring

AFC-...SM

AFC-x-...SMx

Alle Angaben ohne Gewähr. Änderungen vorbehalten.



maximaler

Betriebsdruck

kg/cm²

SAE

Baugröße

Typ

Abmessungen

Rohr

A

B

C

D

E

F

G

I

L

Lochbild 3.000 P.S.I.

40

1/2"

AFC 080 S

22 × 2

22,5

15

38,10

56

17,48

46

10

3

9

40

3/4"

AFC 100 S

28 × 2

28,5

20

47,63

65

22,23

50

12

4

11

40

1"

AFC 102 S

35 × 2

35,5

29

52,37

70

26,19

55

12

4

11

40

1 1/4"

AFC 104 S

42 × 2

42,5

34

58,72

79

30,18

68

12

4

11,5

40

1 1/2"

AFC 106 S

48,3 × 3,25

49

42

69,85

93

35,71

78

15

4

13,5

40

2"

AFC 108 S

60,3 × 3,65

61

53

77,77

102

42,88

90

15

4

13,5

40

2 1/2"

AFC 110 S

76,1 × 3,65

77

64

88,90

114

50,80

105

15

4

13,5

40

3"

AFC 112 S

88,9 × 4,05

90

80

106,38

134

61,93

124

20

5

17,5

40

3 1/2"

AFC 114 S

101,6 × 4,5

103

93

120,65

152

69,85

136

20

5

17,5

40

4"

AFC 116 S

114,3 × 4,5

116

105

130,18

162

77,77

146

25

6

17,5

40

5"

AFC 118 S

139,7 × 4,85

141

126

152,40

190

92,08

170

28

8

17,5



max. Betriebsdruck

kg/cm²

SAE Baugröße

Typ

Schrauben M

Gewicht kg

metr.

unc

Lochbild 3.000 P.S.I.

40

1/2"

AFC 080 S

M 8 × 25

-

0,12

40

3/4"

AFC 100 S

M 10 × 30

-

0,20

40

1"

AFC 102 S

M 10 × 30

-

0,25

40

1 1/4"

AFC 104 S

M 10 × 30

-

0,31

40

1 1/2"

AFC 106 S

M 12 × 35

-

0,50

40

2"

AFC 108 S

M 12 × 35

-

0,59

40

2 1/2"

AFC 110 S

M 12 × 35

-

0,72

40

3"

AFC 112 S

M 16 × 40

-

1,25

40

3 1/2"

AFC 114 S

M 16 × 40

-

1,50

40

4"

AFC 116 S

M 16 × 45

-

2,15

40

5"

AFC 118 S

M 16 × 45

-

3,00
