Produkte:   Hydraulikkomponenten  >  SAE Hochdruckflanschverbindungen  >  SAE-Anschweißflansch - metrisch

SAE-Anschweißflansch - metrisch

Carimex Hydraulik GmbH
Carimex Hydraulik GmbH

Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:   <Auswahl öffnen>

Carimex Hydraulik GmbH

SAE-Anschweißflansch - metrisch

SAE-Anschweißflansch - metrisch

Material:

1.)

ST 44.3 (FE 430)



2.)

1.4404

rostfrei



316 L



Bestellbezeichnung:

ST 44.3

1.4404

- nur Flansch

AFS-...

AF-x-...

- inkl. metrischem Schraubensatz und O-Ring

AFS-...M

AF-x-...Mx

- inkl. UNC-Schraubensatz und O-Ring

AFS-...U

AF-x-...Ux

Alle Angaben ohne Gewähr. Änderungen vorbehalten.

Hinweis: Der angegebene Nenndruck ist nach der SAE J 518 C durch den Flansch bzw. nach dem anzuschweißenden Rohr festgelegt.



maximaler

Betriebsdruck

kg/cm²

SAE

Bau-

größe

Typ

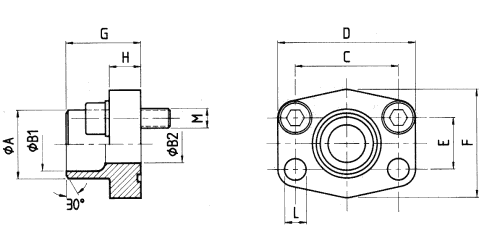

Abmessungen

Rohr

A

B1

B2

C

D

E

F

G

H

L

Lochbild 3.000 P.S.I.

250

1/2"

AFS 080 SRE 20

20 × 3

20

14

14

38,10

54

17,48

46

35

16

9

160

1/2"

AFS 080 SRE 22

22 × 3

22

16

13

38,10

54

17,48

46

35

16

9

250

3/4"

AFS 100 SRE 25

25 × 3

25

19

19

47,63

65

22,23

50

36

18

11

160

3/4"

AFS 100 SRE 28

28 × 3

28

21,5

19

47,63

65

22,23

50

36

18

11

250

1"

AFS 102 SRE 30

30 × 4

30

22

22

52,37

70

26,19

55

38

18

11

160

1"

AFS 102 SRE 35

35 × 3

35

27

25

52,37

70

26,19

55

38

18

11

250

1 1/4"

AFS 104 SRE 38

38 × 4

38

30

30

58,72

79

30,18

68

41

21

11,5

160

1 1/4"

AFS 104 SRE 42

42 × 3

43

36

31

58,72

79

30,18

68

41

21

11,5

210

1 1/2"

AFS 106 SRE 38

38 × 4

38

30

30

69,85

93

35,71

78

44,5

24,5

13,5

160

1 1/2"

AFS 106 SRE 42

42 × 3

42

36

36

69,85

93

35,71

78

44,5

24,5

13,5

160

1 1/2"

AFS 106 SRE 48

48,3 × 4,5

49

38

38

69,85

93

35,71

78

44,5

24,5

13,5

160

2"

AFS 108 SRE 60

60,3 × 5,6

61

49

49

77,77

102

42,88

90

45

25

13,5

160

2 1/2"

AFS 110 SRE 76

76,1 × 7,1

77

62

62

88,90

114

50,80

105

50

25

13,5

140

3"

AFS 112 SRE 76

76,1 × 7,1

77

62

62

106,38

134

61,93

124

51

26

17,5



max. Betriebsdruck

kg/cm²

SAE Baugröße

Typ

Schrauben M

Gewicht kg

metr.

unc

Lochbild 3.000 P.S.I.

250

1/2"

AFS 080 SRE 20

M 8 × 30

5/16 × 1 1/4

0,28

160

1/2"

AFS 080 SRE 22

M 8 × 30

5/16 × 1 1/4

0,28

250

3/4"

AFS 100 SRE 25

M 10 × 35

3/8 × 1 1/2

0,39

160

3/4"

AFS 100 SRE 28

M 10 × 35

3/8 × 1 1/2

0,39

250

1"

AFS 102 SRE 30

M 10 × 35

3/8 × 1 1/2

0,46

160

1"

AFS 102 SRE 35

M 10 × 35

3/8 × 1 1/2

0,47

250

1 1/4"

AFS 104 SRE 38

M 10 × 40

7/16 × 1 1/2

0,66

160

1 1/4"

AFS 104 SRE 42

M 10 × 40

7/16 × 1 1/2

0,66

210

1 1/2"

AFS 106 SRE 38

M 12 × 45

1/2 × 1 3/4

1,05

160

1 1/2"

AFS 106 SRE 42

M 12 × 45

1/2 × 1 3/4

1,05

160

1 1/2"

AFS 106 SRE 48

M 12 × 45

1/2 × 1 3/4

1,05

160

2"

AFS 108 SRE 60

M 12 × 45

1/2 × 1 3/4

1,20

160

2 1/2"

AFS 110 SRE 76

M 12 × 45

1/2 × 1 3/4

1,40

140

3"

AFS 112 SRE 76

M 16 × 50

5/8 × 2

2,15



maximaler

Betriebsdruck

kg/cm²

SAE

Bau-

größe

Typ

Abmessungen

Rohr

A

B1

B2

C

D

E

F

G

H

L

Lochbild 6.000 P.S.I.

315

1/2"

AFS 401 SRE 20

20 × 3

20

14

14

40,49

54

18,24

46

34

16

9

315

3/4"

AFS 402 SRE 20

20 × 3

20

14

14

50,80

71

23,80

55

35

21

11

315

3/4"

AFS 402 SRE 25

25 × 4

25

17

17

50,80

71

23,80

55

35

21

11

315

1"

AFS 403 SRE 25

25 × 4

25

17

17

57,15

81

27,76

65

42

25

13

315

1"

AFS 403 SRE 30

30 × 4

30

22

22

57,15

81

27,76

65

42

25

13

315

1 1/4"

AFS 404 SRE 30

30 × 4

30

22

22

66,68

95

31,75

78

44

25

15 (*1

315

1 1/4"

AFS 404 SRE 38

38 × 6

38

26

26

66,68

95

31,75

78

44

25

15 (*1

315

1 1/2"

AFS 405 SRE 38

38 × 6

38

26

26

79,38

112

36,50

94

56

28

17

315

1 1/2"

AFS 405 SRE 48

48,3 × 8

49

32

32

79,38

112

36,50

94

56

28

17

315

1 1/2"

AFS 405 SRE 60

60,3 × 10

61

40

40

79,38

112

36,50

94

56

28

17

315

2"

AFS 406 SRE 60

60,3 × 10

61

40

40

96,82

134

44,45

114

65

33

21

315

2"

AFS 406 SRE 76

76,1 × 12,5

76

48

48

96,82

134

44,45

114

80

33

21

*1) L=13,5 bei UNC-Schrauben



max. Betriebsdruck

kg/cm²

SAE Baugröße

Typ

Schrauben M

Gewicht kg

metr.

unc

Lochbild 6.000 P.S.I.

315

1/2"

AFS 401 SRE 20

M 8 × 30

5/16 × 1 1/4

0,29

315

3/4"

AFS 402 SRE 20

M 10 × 35

3/8 × 1 1/2

0,50

315

1/2"

AFS 402 SRE 25

M 10 × 35

3/8 × 1 1/2

0,53

315

1"

AFS 403 SRE 25

M 12 × 45

7/16 × 1 1/2

0,76

315

1"

AFS 403 SRE 30

M 12 × 45

7/16 × 1 1/2

0,80

315

1 1/4"

AFS 404 SRE 30

M 14 × 45

1/2 × 1 3/4

1,20

315

1 1/4"

AFS 404 SRE 38

M 14 × 45

1/2 × 1 3/4

1,29

315

1 1/2"

AFS 405 SRE 38

M 16 × 50

5/8 × 2

1,52

315

1 1/2"

AFS 405 SRE 48

M 16 × 50

5/8 × 2

1,57

315

1 1/2"

AFS 405 SRE 60

M 16 × 50

5/8 × 2

1,65

315

2"

AFS 406 SRE 60

M 20 × 60

3/4 × 2 1/2

2,45

315

2"

AFS 406 SRE 76

M 20 × 60

3/4 × 2 1/2

2,96
