Carimex Hydraulik GmbH

SAE-Anschweißbund-Flanschverbinder

ST 52.3 (FE 510)

Bestellbezeichnung:
- Flanschkupplung komplett	D-SFS-...

Alle Angaben ohne Gewähr. Änderungen vorbehalten.

↓ Lochbild 3.000 P.S.I., Abmessungen

↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht (nur Bund)

↓ Lochbild 6.000 P.S.I., Abmessungen

↓ Lochbild 6.000 P.S.I., Schrauben M; Gewicht (nur Bund)

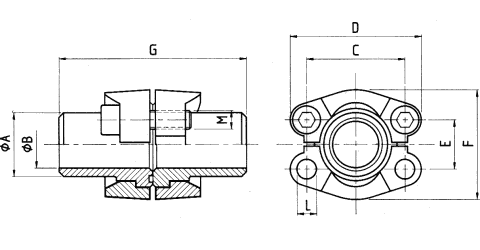

maximaler Betriebsdruck kg/cm²	SAE Bau- größe	Typ	Abmessungen
maximaler Betriebsdruck kg/cm²	SAE Bau- größe	Typ	Rohr	A	B	C	D	E	F	G	L
Lochbild 3.000 P.S.I.
250	1/2"	DSFS 3001 - 16 × 2	16 × 2	16	12	38,10	54	17,48	45,6	82	8,5
250	1/2"	DSFS 3001 - 21,3 × 2,9	21,3 × 2,9	22	15,5	38,10	54	17,48	45,6	82	8,5
250	1/2"	DSFS 3001 - 21,7 × 3,8	21,7 × 3,8	22	14	38,10	54	17,48	45,6	82	8,5
250	3/4"	DSFS 3002 - 25 × 3	25 × 3	27	18,9	47,63	65	22,23	51,8	100	10,5
250	3/4"	DSFS 3002 - 26,9 × 3,6	26,9 × 3,6	27	19,7	47,63	65	22,23	51,8	100	10,5
250	3/4"	DSFS 3002 - 26,9 × 3,9	26,9 × 3,9	27	18,9	47,63	65	22,23	51,8	100	10,5
210	1"	DSFS 3003 - 28 × 3	28 × 3	28	22	52,37	70	26,19	58,4	100	10,5
210	1"	DSFS 3003 - 30 × 4	30 × 4	30	22	52,37	70	26,19	58,4	100	10,5
210	1"	DSFS 3003 - 33,7 × 3,6	33,7 × 3,6	34	26,5	52,37	70	26,19	58,4	100	10,5
250	1"	DSFS 3003 - 33,7 × 4,5	33,7 × 4,5	34	24,7	52,37	70	26,19	58,4	100	10,5
250	1"	DSFS 3003 - 38 × 5	38 × 5	38	28	52,37	70	26,19	58,4	100	10,5
250	1 1/4"	DSFS 3004 - 38 × 5	38 × 5	38	28	58,72	79	30,18	72,6	110	*1)
160	1 1/4"	DSFS 3004 - 42,4 × 3,6	42,4 × 3,6	43	35	58,72	79	30,18	72,6	110	*1)
210	1 1/4"	DSFS 3004 - 42,4 × 4,5	42,4 × 4,5	43	33,4	58,72	79	30,18	72,6	110	*1)
250	1 1/4"	DSFS 3004 - 42,4 × 6,3	42,4 × 6,3	43	29,7	58,72	79	30,18	72,6	110	*1)
160	1 1/2"	DSFS 3005 - 38 × 4	38 × 4	38	30	69,85	94	35,71	82,2	114	13,5
100	1 1/2"	DSFS 3005 - 42 × 3	42 × 3	42	36	69,85	94	35,71	82,2	114	13,5
210	1 1/2"	DSFS 3005 - 42 × 5	42 × 5	42	32	69,85	94	35,71	82,2	114	13,5
210	1 1/2"	DSFS 3005 - 45 × 5	45 × 5	45	35	69,85	94	35,71	82,2	114	13,5
40	1 1/2"	DSFS 3005 - 48,3 × 3,6	48,3 × 3,6	49	41	69,85	94	35,71	82,2	114	13,5
210	1 1/2"	DSFS 3005 - 48,3 × 5	48,3 × 5,0	49	38	69,85	94	35,71	82,2	114	13,5
210	1 1/2"	DSFS 3005 - 48,3 × 6,2	48,3 × 6,2	49	36	69,85	94	35,71	82,2	114	13,5
210	1 1/2"	DSFS 3005 - 48,3 × 7,1	48,3 × 7,1	49	34	69,85	94	35,71	82,2	114	13,5
160	2"	DSFS 3006 - 55 × 5	55 × 5	55	45	77,77	102	42,88	96,4	114	13,5
40	2"	DSFS 3006 - 60,3 × 3,9	60,3 × 3,9	60,3	52,5	77,77	102	42,88	96,4	114	13,5
160	2"	DSFS 3006 - 60,3 × 5	60,3 × 5	60,3	50	77,77	102	42,88	96,4	114	13,5
210	2"	DSFS 3006 - 60,3 × 8	60,3 × 8	60,3	44	77,77	102	42,88	96,4	114	13,5
160	2 1/2"	DSFS 3007 - 65 × 6	65 × 6	65	53	88,90	114	50,80	108,20	116	13,5
160	2 1/2"	DSFS 3007 - 70 × 7,5	70 × 7,5	70	55	88,90	114	50,80	108,20	116	13,5
160	2 1/2"	DSFS 3007 - 76,1 × 5,5	76,1 × 5,5	74	65	88,90	114	50,80	108,20	116	13,5
160	2 1/2"	DSFS 3007 - 76,1 × 7,1	76,1 × 7,1	74	62	88,90	114	50,80	108,20	116	13,5
138	3"	DSFS 3008 - 80 × 6	80 × 6	80	68	106,38	135	61,93	130,60	120	16,75
40	3"	DSFS 3008 -	88,9 × 3,9	90	81	106,38	135	61,93	130,60	120	16,75
138	3"	DSFS 3008 - 88,9 × 7	88,9 × 7	90	73	106,38	135	61,93	130,60	120	16,75
34	3 1/2"	DSFS 3009 - 88,9 × 8	88,9 × 8	90	73	120,65	152	69,85	139	120	17
34	3 1/2"	DSFS 3009 - 100 × 6	100 × 6	100	88	120,65	152	69,85	139	120	17
34	4"	DSFS 3001 - 110 × 6,0	110 × 6	110	98	130,18	162	77,77	152	120	17
34	4"	DSFS 3010 - 114,3 × 3,6	114,3 × 3,6	115	107	130,18	162	77,77	152	120	17
34	4"	DSFS 3010 - 114,3 × 6,0	114,3 × 6,02	115	102	130,18	162	77,77	152	120	17
34	4"	DSFS 3010 - 114,3 × 8,8	114,3 × 8,8	115	96,7	130,18	162	77,77	152	120	17
34	5"	DSFS 3011 - 133 × 6,5	133 × 6,5	133	120	152,40	184	92,08	180	120	17
34	5"	DSFS 3011 - 139,7 × 10	139,7 × 10	140	120	152,40	184	92,08	180	120	17

*1) wahlweise 10,5, 12,5 oder 12,0

max. Betriebsdruck kg/cm²	SAE Baugröße	Typ	Schrauben M		Gewicht (nur Bund) kg
max. Betriebsdruck kg/cm²	SAE Baugröße	Typ	metr.	unc	Gewicht (nur Bund) kg
Lochbild 3.000 P.S.I.
250	1/2"	DSFS 3001 - 16 × 2	M 8 × 30	5/16 × 1 1/4	0,08
250	1/2"	DSFS 3001 - 21,3 × 2,9	M 8 × 30	5/16 × 1 1/4	0,08
250	1/2"	DSFS 3001 - 21,7 × 3,8	M 8 × 30	5/16 × 1 1/4	0,08
250	3/4"	DSFS 3002 - 25 × 3	M 10 × 30	3/8 × 1 1/4	0,16
250	3/4"	DSFS 3002 - 26,9 × 3,6	M 10 × 30	3/8 × 1 1/4	0,16
250	3/4"	DSFS 3002 - 26,9 × 3,9	M 10 × 30	3/8 × 1 1/4	0,16
210	1"	DSFS 3003 - 28 × 3	M 10 × 35	3/8 × 1 1/4	0,23
210	1"	DSFS 3003 - 30 × 4	M 10 × 35	3/8 × 1 1/4	0,23
210	1"	DSFS 3003 - 33,7 × 3,6	M 10 × 35	3/8 × 1 1/4	0,23
250	1"	DSFS 3003 - 33,7 × 4,5	M 10 × 35	3/8 × 1 1/4	0,23
250	1"	DSFS 3003 - 38 × 5	M 10 × 35	3/8 × 1 1/4	0,23
250	1 1/4"	DSFS 3004 - 38 × 5	*2)	7/16 × 1 1/2	0,30
160	1 1/4"	DSFS 3004 - 42,4 × 3,6	*2)	7/16 × 1 1/2	0,30
210	1 1/4"	DSFS 3004 - 42,4 × 4,5	*2)	7/16 × 1 1/2	0,30
250	1 1/4"	DSFS 3004 - 42,4 × 6,3	*2)	7/16 × 1 1/2	0,30
160	1 1/2"	DSFS 3005 - 38 × 4	M 12 × 35	1/2 × 1 1/2	0,40
100	1 1/2"	DSFS 3005 - 42 × 3	M 12 × 35	1/2 × 1 1/2	0,40
210	1 1/2"	DSFS 3005 - 42 × 5	M 12 × 35	1/2 × 1 1/2	0,40
210	1 1/2"	DSFS 3005 - 45 × 5	M 12 × 35	1/2 × 1 1/2	0,40
40	1 1/2"	DSFS 3005 - 48,3 × 3,6	M 12 × 35	1/2 × 1 1/2	0,40
210	1 1/2"	DSFS 3005 - 48,3 × 5	M 12 × 35	1/2 × 1 1/2	0,40
210	1 1/2"	DSFS 3005 - 48,3 × 6,2	M 12 × 35	1/2 × 1 1/2	0,40
210	1 1/2"	DSFS 3005 - 48,3 × 7,1	M 12 × 35	1/2 × 1 1/2	0,40
160	2"	DSFS 3006 - 55 × 5	M 12 × 35	1/2 × 1 1/2	0,50
40	2"	DSFS 3006 - 60,3 × 3,9	M 12 × 35	1/2 × 1 1/2	0,52
160	2"	DSFS 3006 - 60,3 × 5	M 12 × 35	1/2 × 1 1/2	0,50
210	2"	DSFS 3006 - 60,3 × 8	M 12 × 35	1/2 × 1 1/2	0,52
160	2 1/2"	DSFS 3007 - 65 × 6	M 12 × 40	1/2 × 1 3/4	0,80
160	2 1/2"	DSFS 3007 - 70 × 7,5	M 12 × 40	1/2 × 1 3/4	0,80
160	2 1/2"	DSFS 3007 - 76,1 × 5,5	M 12 × 40	1/2 × 1 3/4	0,80
160	2 1/2"	DSFS 3007 - 76,1 × 7,1	M 12 × 40	1/2 × 1 3/4	0,80
138	3"	DSFS 3008 - 80 × 6	M 16 × 45	5/8 × 2	1,10
40	3"	DSFS 3008 -	M 16 × 45	5/8 × 2	1,08
138	3"	DSFS 3008 - 88,9 × 7	M 16 × 45	5/8 × 2	1,10
34	3 1/2"	DSFS 3009 - 88,9 × 8	M 16 × 45	5/8 × 2	1,35
34	3 1/2"	DSFS 3009 - 100 × 6	M 16 × 45	5/8 × 2	1,40
34	4"	DSFS 3001 - 110 × 6,0	M 16 × 50	5/8 × 2	1,75
34	4"	DSFS 3010 - 114,3 × 3,6	M 16 × 50	5/8 × 2	1,75
34	4"	DSFS 3010 - 114,3 × 6,0	M 16 × 50	5/8 × 2	1,75
34	4"	DSFS 3010 - 114,3 × 8,8	M 16 × 50	5/8 × 2	1,75
34	5"	DSFS 3011 - 133 × 6,5	M 16 × 50	5/8 × 2	2,62
34	5"	DSFS 3011 - 139,7 × 10	M 16 × 50	5/8 × 2	2,62

*2) wahlweise M 10 × 30 oder M 12 × 40

maximaler Betriebsdruck kg/cm²	SAE Bau- größe	Typ	Abmessungen
maximaler Betriebsdruck kg/cm²	SAE Bau- größe	Typ	Rohr	A	B	C	D	E	F	G	L
Lochbild 6.000 P.S.I.
250	1/2"	DSFS 6001 - 16 × 2	16 × 2	16	12	40,49	56	18,24	47,2	68	8,5
414	1/2"	DSFS 6001 - 21,3 × 4,5	21,3 × 4,5	21,3	11,9	40,49	56	18,24	47,2	68	8,5
250	3/4"	DSFS 6002 - 25 × 3	25 × 3	25	19	50,80	71	23,80	60	76	10,5
315	3/4"	DSFS 6002 - 25 × 3,5	25 × 3,5	25	18	50,80	71	23,80	60	76	10,5
315	3/4"	DSFS 6002 - 26,9 × 5,6	26,9 × 5,6	26,9	15,7	50,80	71	23,80	60	76	10,5
250	1"	DSFS 6003 - 30 × 3,5	30 × 3,5	30	23	57,15	81	27,76	69,6	80	*3)
315	1"	DSFS 6003 - 30 × 4	30 × 4	30	22	57,15	81	27,76	69,6	80	*3)
315	1"	DSFS 6003 - 33,7 × 6,35	33,7 × 6,35	34	20,9	57,15	81	27,76	69,6	80	*3)
414	1"	DSFS 6003 - 33,7 × 7,1	33,7 × 7,1	34	19	57,15	81	27,76	69,6	80	*3)
315	1"	DSFS 6003 - 38 × 5	38 × 5	38	28	57,15	81	27,76	69,6	80	*3)
315	1 1/4"	DSFS 6004 - 30 × 4	30 × 4	30	22	66,68	95	31,75	77,2	90	*4)
315	1 1/4"	DSFS 6004 - 38 × 5	38 × 5	38	28	66,68	95	31,75	77,2	90	*4)
315	1 1/4"	DSFS 6004 - 38 × 5,5	38 × 5,5	38	27	66,68	95	31,75	77,2	90	*4)
414	1 1/4"	DSFS 6004 - 42,4 × 6,3	42,4 × 6,3	42,4	29,8	66,68	95	31,75	77,2	90	*4)
315	1 1/2"	DSFS 6005 - 45 × 6,5	45 × 6,5	45	32	79,38	113	36,50	95	100	16,75
250	1 1/2"	DSFS 6005 - 48,3 × 5	48,3 × 5	50	38	79,38	113	36,50	95	100	16,75
414	1 1/2"	DSFS 6005 - 48,3 × 7,15	48,3 × 7,15	50	34	79,38	113	36,50	95	100	16,75
414	1 1/2"	DSFS 6005 - 48,3 × 8,8	48,3 × 8,8	50	30,7	79,38	113	36,50	95	100	16,75
315	2"	DSFS 6006 - 60,3 × 7,5	60,3 × 7,5	60,3	45	96,82	133	44,45	113,8	116	21
315	2"	DSFS 6006 - 60,3 × 8,75	60,3 × 8,75	60,3	43	96,82	133	44,45	113,8	116	21
315	2"	DSFS 6006 - 60,3 × 10	60,3 × 10	60,3	40	96,82	133	44,45	113,8	116	21
414	2"	DSFS 6006 - 60,3 × 13,4	60,3 × 13,4	60,3	33,7	96,82	133	44,45	113,8	116	21
350	2"	DSFS 6006 - 65 × 8	65 × 8	65	49	96,82	133	44,45	113,8	116	21
	2 1/2"	DSFS 6007 - *5)	max. 89	*5)	*5)	123,80	180	58,40	150,20	150	26
	3"	DSFS 6008 - *5)	max. 114,3	*5)	*5)	152,40	215	71,60	198,20	160	31

*3) wahlweise 12,0 oder 12,5

*4) wahlweise 14,5 oder 13,5

*5) Rohrabmessung nach Wahl

max. Betriebsdruck kg/cm²	SAE Baugröße	Typ	Schrauben M		Gewicht (nur Bund) kg
max. Betriebsdruck kg/cm²	SAE Baugröße	Typ	metr.	unc	Gewicht (nur Bund) kg
Lochbild 6.000 P.S.I.
250	1/2"	DSFS 6001 - 16 × 2	M 8 × 30	5/16 × 1 1/4	0,08
414	1/2"	DSFS 6001 - 21,3 × 4,5	M 8 × 30	5/16 × 1 1/4	0,08
250	3/4"	DSFS 6002 - 25 × 3	M 10 × 35	3/8 × 1 1/2	0,15
315	3/4"	DSFS 6002 - 25 × 3,5	M 10 × 35	3/8 × 1 1/2	0,17
315	3/4"	DSFS 6002 - 26,9 × 5,6	M 10 × 35	3/8 × 1 1/2	0,17
250	1"	DSFS 6003 - 30 × 3,5	M 12 × 45	7/16 × 1 3/4	0,23
315	1"	DSFS 6003 - 30 × 4	M 12 × 45	7/16 × 1 3/4	0,25
315	1"	DSFS 6003 - 33,7 × 6,35	M 12 × 45	7/16 × 1 3/4	0,23
414	1"	DSFS 6003 - 33,7 × 7,1	M 12 × 45	7/16 × 1 3/4	0,25
315	1"	DSFS 6003 - 38 × 5	M 12 × 45	7/16 × 1 3/4	0,25
315	1 1/4"	DSFS 6004 - 30 × 4	M 14 × 50	1/2 × 1 3/4	0,30
315	1 1/4"	DSFS 6004 - 38 × 5	M 14 × 50	1/2 × 1 3/4	0,31
315	1 1/4"	DSFS 6004 - 38 × 5,5	M 14 × 50	1/2 × 1 3/4	0,30
414	1 1/4"	DSFS 6004 - 42,4 × 6,3	M 14 × 50	1/2 × 1 3/4	0,31
315	1 1/2"	DSFS 6005 - 45 × 6,5	M 16 × 55	5/8 × 2	0,50
250	1 1/2"	DSFS 6005 - 48,3 × 5	M 16 × 55	5/8 × 2	0,53
414	1 1/2"	DSFS 6005 - 48,3 × 7,15	M 16 × 55	5/8 × 2	0,50
414	1 1/2"	DSFS 6005 - 48,3 × 8,8	M 16 × 55	5/8 × 2	0,53
315	2"	DSFS 6006 - 60,3 × 7,5	M 20 × 65	3/4 × 2 1/2	0,80
315	2"	DSFS 6006 - 60,3 × 8,75	M 20 × 65	3/4 × 2 1/2	0,91
315	2"	DSFS 6006 - 60,3 × 10	M 20 × 65	3/4 × 2 1/2	0,80
414	2"	DSFS 6006 - 60,3 × 13,4	M 20 × 65	3/4 × 2 1/2	0,91
350	2"	DSFS 6006 - 65 × 8	M 20 × 65	3/4 × 2 1/2	0,91
	2 1/2"	DSFS 6007 - *5)	M 24 × 75	-	-
	3"	DSFS 6008 - *5)	M 30 × 90	-	-

*5) Rohrabmessung nach Wahl
