Produkte:   Hydraulikkomponenten  >  SAE Hochdruckflanschverbindungen  >  SAE-Einschraubflansch BSP-Gewinde 90°

SAE-Einschraubflansch BSP-Gewinde 90°

Carimex Hydraulik GmbH
Carimex Hydraulik GmbH

Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:   <Auswahl öffnen>

Carimex Hydraulik GmbH

SAE-Einschraubflansch BSP-Gewinde 90°

SAE-Einschraubflansch BSP-Gewinde 90°

Material:

1.)

ST 44.3 (FE 430)/





ST 52.3 (FE 510)



2.)

1.4404

rostfrei



316 L



Bestellbezeichnung:

ST 44.3 / 52.3

1.4404

- nur Flansch

AFS-.../90 G

AF-x-.../90 G

- inkl. metrischem Schraubensatz und O-Ring

AFS-.../90 GM

AF-x-.../90 GM-x

- inkl. UNC-Schraubensatz und O-Ring

AFS-.../90 GU

AF-x-.../90 GU-x

Alle Angaben ohne Gewähr. Änderungen vorbehalten.



maximaler

Betriebsdruck

kg/cm²

SAE

Bau-

größe

Typ

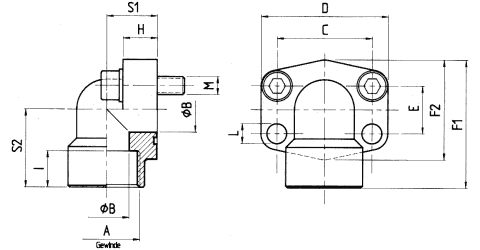

Abmessungen

A

B

C

D

E

F1

F2

H

I

L

S1

S2

Lochbild 3.000 P.S.I.

345

1/2"

AFS 080 /90 G

R 1/2"

13

38,10

54

17,48

60

48

16

19

9

20

37

345

1/2"

AFS 080 /90 G-038

R 3/8"

13

38,10

54

17,48

60

48

16

19

9

20

37

345

3/4"

AFS 100 /90 G

R 3/4"

19

47,63

65

22,23

63

52

18

19

11

24

38

345

1"

AFS 102 /90 G

R 1"

25

52,37

70

26,19

70

60

19

20

11

28

43

276

1 1/4"

AFS 104 /90 G

R 1 1/4"

32

58,72

79

30,18

85

73

21

22

11,5

34

51

207

1 1/2"

AFS 106 /90 G

R 1 1/2"

38

69,85

93

35,71

95

83

25

25

13,5

38

56

207

2"

AFS 108 /90 G

R 2"

51

77,77

110

42,88

110

94

25

28

13,5

42

65



max. Betriebsdruck

kg/cm²

SAE Baugröße

Typ

Schrauben M

Gewicht kg

metr.

unc

Lochbild 3.000 P.S.I.

345

1/2"

AFS 080/90 G

M 8 × 30

5/16 × 1 1/4

0,35

345

1/2"

AFS 080/90 G-038

M 8 × 30

5/16 × 1 1/4

0,35

345

3/4"

AFS 100/90 G

M 10 × 35

3/8 × 1 1/2

0,55

345

1"

AFS 102/90 G

M 10 × 35

3/8 × 1 1/2

0,80

276

1 1/4"

AFS 104/90 G

M 10 × 40

7/16 × 1 1/2

1,30

207

1 1/2"

AFS 106/90 G

M 12 × 45

1/2 × 1 3/4

1,60

207

2"

AFS 108/90 G

M 12 × 45

5/8 × 2

2,00



maximaler

Betriebsdruck

kg/cm²

SAE

Bau-

größe

Typ

Abmessungen

A

B

C

D

E

F1

F2

H

I

L

S1

S2

Lochbild 6.000 P.S.I.

414

1/2"

AFS 401 /90 G-012

R 1/2"

13

40,49

54

18,24

60

46

16

19

9

20

37

414

1/2"

AFS 401 /90 G-038

R 3/8"

13

40,49

54

18,24

60

46

16

19

9

20

37

414

3/4"

AFS 402 /90 G

R 3/4"

19

50,80

70

23,80

70

56

19

20

11

28

43

414

1"

AFS 403 /90 G

R 1"

25

57,15

79

27,76

85

72

21

22

13

34

51

414

1 1/4"

AFS 404 /90 G

R 1 1/4"

32

66,68

93

31,75

95

75

25

25

15*

38

56

414

1 1/2"

AFS 405 /90 G

R 1 1/2"

38

79,38

110

36,50

110

94

25

28

17

42

65

414

2"

AFS 406 /90 G

R 2"

51

96,82

134

44,50

150

106

76,5

28

21

60

92

*) L=13,5 bei UNC-Schrauben



max. Betriebsdruck

kg/cm²

SAE Baugröße

Typ

Schrauben M

Gewicht kg

metr.

unc

Lochbild 6.000 P.S.I.

414

1/2"

AFS 401/90 G-012

M 8 × 30

5/16 × 1 1/4

0,35

414

1/2"

AFS 401/90 G-038

M 8 × 30

5/16 × 1 1/4

0,35

414

3/4"

AFS 402/90 G

M 10 × 35

3/8 × 1 1/2

0,80

414

1"

AFS 403/90 G

M 12 × 45

7/16 × 1 3/4

1,30

414

1 1/4"

AFS 404/90 G

M 14 × 50

1/2 × 1 3/4

1,60

414

1 1/2"

AFS 405/90 G

M 16 × 50

5/8 × 2

2,00

414

2"

AFS 406/90 G

M 20 × 110

-

8,20
