SAE-Flanschadaptor 90° - DIN 3901/3902 - gelötet
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Flanschadaptor 90° - DIN 3901/3902 - gelötet
Material:
9SMPb28K/ST37 |
Oberfläche: gal. verzinkt, gelb chromatiert |
Bestellbezeichnung: |
|
- nur Zwischenstück |
SFCE-... |
- inkl. Halbflanschen, metrischem Schraubensatz und O-Ring (Mutter und Schneidring) |
SFCE-...M(M) |
- inkl. Halbschalen, UNC-Schraubensatz und O-Ring (Mutter und Schneidring) |
SFCE-...U(M) |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.

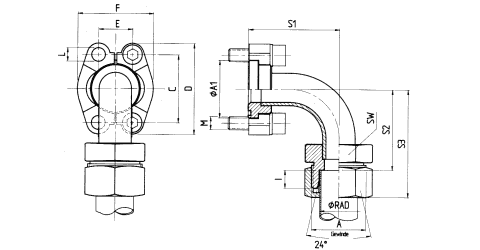

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht nur Zwischenstück
↓ Lochbild 6.000 P.S.I., Abmessungen
↓ Lochbild 6.000 P.S.I., Schrauben M; Gewicht nur Zwischenstück
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ /Rad |
Abmessungen |
|||||||||||
A |
A1 |
C |
D |
E |
F |
I |
S1 |
S2 |
S3 |
SW |
L |
|||
Lochbild 3.000 P.S.I. |
||||||||||||||
315 |
1/2" |
SFCE 3001-90 /L15 |
M 22 × 1,5 |
30,2 |
38,10 |
54 |
17,48 |
45,6 |
7 |
40 |
43 |
58 |
22 |
8,5 |
350 |
1/2" |
SFCE 3001-90 /S16 |
M 24 × 1,5 |
30,2 |
38,10 |
54 |
17,48 |
45,6 |
7,5 |
40 |
42,5 |
60 |
24 |
8,5 |
160 |
3/4" |
SFCE 3002-90 /L22 |
M 30 × 2 |
38,1 |
47,63 |
65 |
22,23 |
51,8 |
7,5 |
59 |
63,5 |
80 |
30 |
10,5 |
160 |
1" |
SFCE 3003-90 /L28 |
M 36 × 2 |
44,4 |
52,37 |
70 |
26,19 |
58,4 |
7,5 |
68 |
75,5 |
80 |
36 |
10,5 |
350 |
1" |
SFCE 3003-90 /S25 |
M 36 × 2 |
44,4 |
52,37 |
70 |
26,19 |
58,4 |
12 |
68 |
71 |
95 |
36 |
10,5 |
350 |
1" |
SFCE 3003-90 /S30 |
M 42 × 2 |
44,4 |
52,37 |
70 |
26,19 |
58,4 |
13,5 |
68 |
69,5 |
96 |
46 |
10,5 |
160 |
1 1/4" |
SFCE 3004-90 /L35 |
M 45 × 2 |
50,8 |
58,72 |
79 |
30,18 |
72,6 |
10,5 |
86 |
94,5 |
116 |
46 |
(*1 |
160 |
1 1/2" |
SFCE 3005-90 /L42 |
M 52 × 2 |
60,3 |
69,85 |
94 |
35,71 |
82,6 |
11 |
98 |
104 |
127 |
55 |
13,5 |
210 |
1 1/2" |
SFCE 3005-90 /S38 |
M 52 × 2 |
60,3 |
69,85 |
94 |
35,71 |
82,6 |
16 |
98 |
99 |
130 |
55 |
13,5 |
*1) = wahlweise 10,5, 12,5 oder 12,0
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ/Rad |
Schrauben M |
Gewicht nur Zwischenstück kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
315 |
1/2" |
SFCE-3001-90/L15 |
M 8 × 30 |
5/16 × 1 1/4 |
0,14 |
350 |
1/2" |
SFCE-3001-90/S16 |
M 8 × 30 |
5/16 × 1 1/4 |
0,15 |
160 |
¾" |
SFCE-3002-90/L22 |
M 10 × 35 |
3/8 × 1 1/2 |
0,29 |
160 |
1" |
SFCE-3003-90/L28 |
M 10 × 35 |
3/8 × 1 1/2 |
0,43 |
350 |
1" |
SFCE-3003-90/S25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,38 |
350 |
1" |
SFCE-3003-90/S30 |
M 10 × 35 |
3/8 × 1 1/2 |
0,55 |
160 |
1 1/4" |
SFCE-3004-90/L35 |
(*2 |
7/16 × 1 1/2 |
0,76 |
160 |
1 1/2" |
SFCE-3005-90/L42 |
M 12 × 35 |
1/2 × 1 1/2 |
0,99 |
210 |
1 1/2" |
SFCE-3005-90/S38 |
M 12 × 35 |
1/2 × 1 1/2 |
0,95 |
*2) = wahlweise M 10 × 30 oder M 12 × 40
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ /Rad |
Abmessungen |
|||||||||||
A |
A1 |
C |
D |
E |
F |
I |
S1 |
S2 |
S3 |
SW |
L |
|||
Lochbild 6.000 P.S.I. |
||||||||||||||
400 |
1/2" |
SFCE 6001-90 /S16 |
M 24 × 1,5 |
31,8 |
40,49 |
56 |
18,24 |
47,2 |
8,5 |
40 |
41,5 |
60 |
24 |
8,5 |
400 |
3/4" |
SFCE 6002-90 /S25 |
M 36 × 2 |
41,3 |
50,80 |
71 |
23,80 |
60 |
12 |
62 |
59 |
83 |
36 |
10,5 |
400 |
3/4" |
SFCE 6002-90 /S30 |
M 42 × 2 |
41,3 |
50,80 |
71 |
23,80 |
60 |
13,5 |
62 |
57,5 |
84 |
46 |
10,5 |
400 |
1" |
SFCE 6003-90 /S25 |
M 36 × 2 |
47,6 |
57,15 |
81 |
27,76 |
69,6 |
12 |
74 |
73 |
97 |
36 |
(*3 |
400 |
1" |
SFCE 6003-90 /S30 |
M 42 × 2 |
47,6 |
57,15 |
81 |
27,76 |
69,6 |
13,5 |
74 |
71,5 |
98 |
46 |
(*3 |
315 |
1 1/4" |
SFCE 6004-90 /S38 |
M 52 × 2 |
54 |
66,68 |
95 |
31,75 |
77,2 |
16 |
96 |
91 |
122 |
55 |
(*4 |
315 |
1 1/2" |
SFCE 6005-90 /S38 |
M 52 × 2 |
63,5 |
79,38 |
113 |
36,50 |
95 |
16 |
111 |
91 |
122 |
55 |
16,75 |
*3) = wahlweise 12,0 oder 12,5
*4) = wahlweise 13,5 oder 14,5
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ/Rad |
Schrauben M |
Gewicht nur Zwischenstück kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
400 |
1/2" |
SFCE-6001-90/S16 |
M 8 × 30 |
5/16 × 1 1/4 |
0,16 |
400 |
3/4" |
SFCE-6002-90/S25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,37 |
400 |
3/4" |
SFCE-6002-90/S30 |
M 10 × 35 |
3/8 × 1 1/2 |
0,49 |
400 |
1" |
SFCE-6003-90/S25 |
M 12 × 45 |
7/16 × 1 3/4 |
0,43 |
400 |
1" |
SFCE-6003-90/S30 |
M 12 × 45 |
7/16 × 1 3/4 |
0,59 |
315 |
1 1/4" |
SFCE-6004-90/S38 |
M 14 × 50 |
1/2 × 1 3/4 |
0,95 |
315 |
1 1/2" |
SFCE-6005-90/S38 |
M 16 × 55 |
5/8 × 2 |
1,13 |
