SAE-Flanschadaptor 90° - JIC - geschmiedet
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Flanschadaptor 90° - JIC - geschmiedet
Material:
1.) |
ST 52.3 (FE 510) |
Oberfläche: gal. verzinkt, gelb chromatiert |
2.) |
1.4571 |
rostfrei |
|
316 T |
|
Bestellbezeichnung: |
ST 52.3 |
1.4571 |
- nur 90° Zwischenstück |
WFG-... |
WFG-x-... |
- inkl. Halbflanschen, metrischem Schraubensatz und O-Ring |
WFG-...M |
WFG-x-...Mx |
- inkl. Halbschalen, UNC-Schraubensatz und O-Ring |
WFG-...U |
WFG-x-...Ux |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.

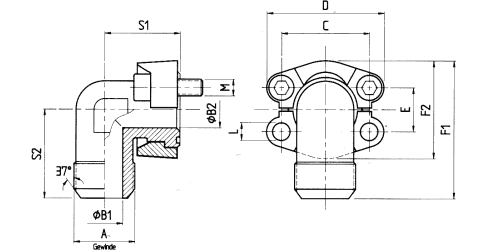

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
||||||||||
A |
B1 |
B2 |
C |
D |
E |
F1 |
F2 |
S1 |
S2 |
L |
|||
Lochbild 3.000 P.S.I. |
|||||||||||||
345 |
1/2" |
WFG 3001 JIC 3/4 |
3/4 - 16 JIC |
9,9 |
13 |
38,10 |
54 |
17,48 |
60,8 |
45,6 |
38 |
38 |
8,5 |
345 |
1/2" |
WFG 3001 JIC 7/8 |
7/8 - 14 JIC |
12,3 |
13 |
38,10 |
54 |
17,48 |
60,8 |
45,6 |
38 |
38 |
8,5 |
345 |
3/4" |
WFG 3002 JIC 7/8 |
7/8 - 14 JIC |
12,3 |
19 |
47,63 |
65 |
22,23 |
70,9 |
51,8 |
42 |
45 |
10,5 |
345 |
3/4" |
WFG 3002 JIC 1 1/16 |
1 1/16 - 12 JIC |
15,5 |
19 |
47,63 |
65 |
22,23 |
70,9 |
51,8 |
42 |
45 |
10,5 |
345 |
3/4" |
WFG 3002 JIC 1 5/16 |
1 5/16 - 12 JIC |
21,5 |
19 |
47,63 |
65 |
22,23 |
70,9 |
51,8 |
42 |
45 |
10,5 |
345 |
1" |
WFG 3003 JIC 1 1/16 |
1 1/16 - 12 JIC |
15,5 |
24 |
52,37 |
70 |
26,19 |
79,2 |
58,4 |
45 |
50 |
10,5 |
345 |
1" |
WFG 3003 JIC 1 5/16 |
1 5/16 - 12 JIC |
21,5 |
24 |
52,37 |
70 |
26,19 |
79,2 |
58,4 |
45 |
50 |
10,5 |
345 |
1" |
WFG 3003 JIC 1 5/8 |
1 5/8 - 12 JIC |
27,5 |
24 |
52,37 |
70 |
26,19 |
79,2 |
58,4 |
45 |
50 |
10,5 |
276 |
1 1/4" |
WFG 3004 JIC 1 5/16 |
1 5/16 - 12 JIC |
21,5 |
31 |
58,72 |
79 |
30,18 |
85,3 |
72,6 |
50 |
59 |
(*1 |
276 |
1 1/4" |
WFG 3004 JIC 1 5/8 |
1 5/8 - 12 JIC |
27,5 |
31 |
58,72 |
79 |
30,18 |
85,3 |
72,6 |
50 |
59 |
(*1 |
207 |
1 1/2" |
WFG 3005 JIC 1 5/8 |
1 5/8 - 12 JIC |
27,5 |
38 |
69,85 |
94 |
35,71 |
117,1 |
82,2 |
76 |
76 |
13,5 |
207 |
1 1/2" |
WFG 3005 JIC 1 7/8 |
1 7/8 - 12 JIC |
33,0 |
38 |
69,85 |
94 |
35,71 |
117,1 |
82,2 |
76 |
76 |
13,5 |
*1) = wahlweise 10,5, 12,5 oder 12,0
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
345 |
1/2" |
WFG 3001 JIC 3/4 |
M 8 × 30 |
5/16 × 1 1/4 |
0,34 |
345 |
1/2" |
WFG 3001 JIC 7/8 |
M 8 × 30 |
5/16 × 1 1/4 |
0,40 |
345 |
3/4" |
WFG 3002 JIC 7/8 |
M 10 × 35 |
3/8 × 1 1/2 |
0,60 |
345 |
3/4" |
WFG 3002 JIC 1 1/16 |
M 10 × 35 |
3/8 × 1 1/2 |
0,63 |
345 |
3/4" |
WFG 3002 JIC 1 5/16 |
M 10 × 35 |
3/8 × 1 1/2 |
0,66 |
345 |
1" |
WFG 3003 JIC 1 1/16 |
M 10 × 35 |
3/8 × 1 1/2 |
0,80 |
345 |
1" |
WFG 3003 JIC 1 5/16 |
M 10 × 35 |
3/8 × 1 1/2 |
0,85 |
345 |
1" |
WFG 3003 JIC 1 5/8 |
M 10 × 35 |
3/8 × 1 1/2 |
0,89 |
276 |
1 1/4" |
WFG 3004 JIC 1 5/16 |
(*2 |
7/16 × 1 1/2 |
1,16 |
276 |
1 1/4" |
WFG 3004 JIC 1 5/8 |
(*2 |
7/16 × 1 1/2 |
1,27 |
207 |
1 1/2" |
WFG 3005 JIC 1 5/8 |
M 12 × 40 |
1/2 × 1 1/2 |
1,90 |
207 |
1 1/2" |
WFG 3005 JIC 1 7/8 |
M 12 × 40 |
1/2 × 1 1/2 |
2,05 |
*2) = wahlweise M 10 × 30 oder M 12 × 40
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
||||||||||
A |
B1 |
B2 |
C |
D |
E |
F1 |
F2 |
S1 |
S2 |
L |
|||
Lochbild 6.000 P.S.I. |
|||||||||||||
414 |
1/2" |
WFG 6001 JIC 3/4 |
3/4 - 16 JIC |
9,9 |
13 |
40,49 |
56 |
18,24 |
61,6 |
47,2 |
39 |
38 |
8,5 |
414 |
1/2" |
WFG 6001 JIC 7/8 |
7/8 - 14 JIC |
12,3 |
13 |
40,49 |
56 |
18,24 |
61,6 |
47,2 |
39 |
38 |
8,5 |
414 |
3/4" |
WFG 6002 JIC 7/8 |
7/8 - 14 JIC |
12,3 |
17 |
50,80 |
71 |
23,80 |
78 |
60 |
48 |
48 |
10,5 |
414 |
3/4" |
WFG 6002 JIC 1 1/16 |
1 1/16 - 12 JIC |
15,5 |
17 |
50,80 |
71 |
23,80 |
78 |
60 |
48 |
48 |
10,5 |
414 |
3/4" |
WFG 6002 JIC 1 5/16 |
1 5/16 - 12 JIC |
21,5 |
17 |
50,80 |
71 |
23,80 |
78 |
60 |
48 |
48 |
10,5 |
414 |
1" |
WFG 6003 JIC 1 1/16 |
1 1/16 - 12 JIC |
15,5 |
24 |
57,15 |
81 |
27,76 |
99 |
69,9 |
60 |
60 |
(*3 |
414 |
1" |
WFG 6003 JIC 1 5/16 |
1 5/16 - 12 JIC |
21,5 |
24 |
57,15 |
81 |
27,76 |
99 |
69,9 |
60 |
60 |
(*3 |
414 |
1" |
WFG 6003 JIC 1 5/8 |
1 5/8 - 12 JIC |
27,5 |
24 |
57,15 |
81 |
27,76 |
99 |
69,9 |
60 |
60 |
(*3 |
414 |
1 1/4" |
WFG 6004 JIC 1 5/16 |
1 5/16 - 12 JIC |
21,5 |
30 |
66,68 |
95 |
31,75 |
115,5 |
77,2 |
68 |
68 |
(*4 |
414 |
1 1/4" |
WFG 6004 JIC 1 5/8 |
1 5/8 - 12 JIC |
27,5 |
30 |
66,68 |
95 |
31,75 |
115,5 |
77,2 |
68 |
68 |
(*4 |
414 |
1 1/4" |
WFG 6004 JIC 1 7/8 |
1 7/8 - 12 JIC |
33,0 |
30 |
66,68 |
95 |
31,75 |
115,5 |
77,2 |
68 |
68 |
(*4 |
414 |
1 1/2" |
WFG 6005 JIC 1 5/8 |
1 5/8 - 12 JIC |
27,5 |
32 |
79,38 |
113 |
36,50 |
133 |
95 |
76 |
76 |
16,5 |
414 |
1 1/2" |
WFG 6005 JIC 1 7/8 |
1 7/8 - 12 JIC |
33,0 |
32 |
79,38 |
113 |
36,50 |
133 |
95 |
76 |
76 |
16,5 |
*3) = wahlweise 12,0 oder 12,5
*4) = wahlweise 13,5 oder 14,5
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
414 |
1/2" |
WFG 6001 JIC 3/4 |
M 8 × 30 |
5/16 × 1 1/4 |
0,37 |
414 |
1/2" |
WFG 6001 JIC 7/8 |
M 8 × 35 |
5/16 × 1 1/4 |
0,45 |
414 |
3/4" |
WFG 6002 JIC 7/8 |
M 10 × 35 |
3/8 × 1 1/2 |
0,88 |
414 |
3/4" |
WFG 6002 JIC 1 1/16 |
M 10 × 35 |
3/8 × 1 1/2 |
0,97 |
414 |
3/4" |
WFG 6002 JIC 1 5/16 |
M 10 × 35 |
3/8 × 1 1/2 |
1,02 |
414 |
1" |
WFG 6003 JIC 1 1/16 |
M 12 × 45 |
7/16 × 1 3/4 |
1,46 |
414 |
1" |
WFG 6003 JIC 1 5/16 |
M 12 × 45 |
7/16 × 1 3/4 |
1,57 |
414 |
1" |
WFG 6003 JIC 1 5/8 |
M 12 × 45 |
7/16 × 1 3/4 |
1,70 |
414 |
1 1/4" |
WFG 6004 JIC 1 5/16 |
M 14 × 50 |
1/2 × 1 3/4 |
2,20 |
414 |
1 1/4" |
WFG 6004 JIC 1 5/8 |
M 14 × 50 |
1/2 × 1 3/4 |
2,30 |
414 |
1 1/4" |
WFG 6004 JIC 1 7/8 |
M 14 × 50 |
1/2 × 1 3/4 |
2,45 |
414 |
1 1/2" |
WFG 6005 JIC 1 5/8 |
M 16 × 55 |
5/8 × 2 |
3,08 |
414 |
1 1/2" |
WFG 6005 JIC 1 7/8 |
M 16 × 55 |
5/8 × 2 |
3,45 |
