Produkte: Hydraulikkomponenten > SAE Hochdruckflanschverbindungen > SAE-Einschweißflansch 90°
SAE-Einschweißflansch 90°
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Einschweißflansch 90°
Material:
1.) |
ST 44.3 (FE 430) / |
|
|
ST 52.3 (FE 510) |
|
2.) |
1.4404 |
rostfrei |
|
316 L |
|
Bestellbezeichnung: |
ST 44.3 / 52.3 |
1.4404 |
- nur Flansch |
AFS-.../90 S |
AF-x-.../90 S |
- inkl. metrischem Schraubensatz und O-Ring |
AFS-.../90 SM |
AF-x-.../90 SM |
- inkl. UNC-Schraubensatz und O-Ring |
AFS-.../90 SU |
AF-x-.../90 SU-x |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.

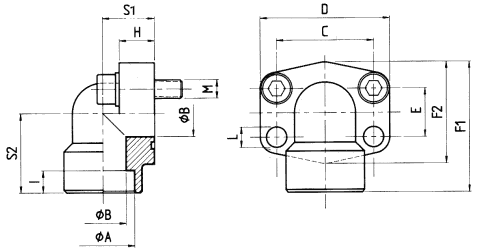

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||||||||
A |
B |
C |
D |
E |
F1 |
F2 |
H |
I |
L |
S1 |
S2 |
|||
Lochbild 3.000 P.S.I. |
||||||||||||||
345 |
1/2" |
AFS 080 /90 S |
21,6 |
13 |
38,10 |
54 |
17,48 |
60 |
48 |
16 |
10 |
9 |
20 |
37 |
345 |
1/2" |
AFS 080 /90 S-038 |
17,5 |
13 |
38,10 |
54 |
17,48 |
60 |
48 |
16 |
10 |
9 |
20 |
37 |
345 |
3/4" |
AFS 100 /90 S |
27,2 |
19 |
47,63 |
65 |
22,23 |
63 |
50 |
18 |
10 |
11 |
24 |
38 |
345 |
1" |
AFS 102 /90 S |
34 |
25 |
52,37 |
70 |
26,19 |
70 |
60 |
19 |
12 |
11 |
28 |
43 |
276 |
1 1/4" |
AFS 104 /90 S |
42,8 |
32 |
58,72 |
79 |
30,18 |
85 |
68 |
21 |
14 |
11,5 |
34 |
51 |
207 |
1 1/2" |
AFS 106 /90 S |
48,6 |
38 |
69,85 |
93 |
35,71 |
95 |
78 |
25 |
16 |
13,5 |
38 |
56 |
207 |
2" |
AFS 108 /90 S |
61 |
51 |
77,77 |
110 |
42,88 |
110 |
90 |
25 |
18 |
13,5 |
42 |
65 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
345 |
1/2" |
AFS 080/90 S |
M 8 × 30 |
5/16 × 1 1/4 |
0,35 |
345 |
1/2" |
AFS 080/90 S-038 |
M 8 × 30 |
5/16 × 1 1/4 |
0,35 |
345 |
3/4" |
AFS 100/90 S |
M 10 × 35 |
3/8 × 1 1/2 |
0,55 |
345 |
1" |
AFS 102/90 S |
M 10 × 35 |
3/8 × 1 1/2 |
0,80 |
276 |
1 1/4" |
AFS 104/90 S |
M 10 × 40 |
7/16 × 1 1/2 |
1,30 |
207 |
1 1/2" |
AFS 106/90 S |
M 12 × 45 |
1/2 × 1 3/4 |
1,60 |
207 |
2" |
AFS 108/90 S |
M 12 × 45 |
5/8 × 2 |
2,00 |
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||||||||
A |
B |
C |
D |
E |
F1 |
F2 |
H |
I |
L |
S1 |
S2 |
|||
Lochbild 6.000 P.S.I. |
||||||||||||||
414 |
1/2" |
AFS 401 /90 S-012 |
21,6 |
13 |
40,49 |
54 |
18,24 |
60 |
48 |
16 |
10 |
9 |
20 |
37 |
414 |
1/2" |
AFS 401 /90 S-038 |
17,5 |
13 |
40,49 |
54 |
18,24 |
60 |
48 |
16 |
10 |
9 |
20 |
37 |
414 |
3/4" |
AFS 402 /90 S |
27,2 |
19 |
50,80 |
70 |
23,80 |
70 |
60 |
19 |
12 |
11 |
28 |
43 |
414 |
1" |
AFS 403 /90 S |
34 |
25 |
57,15 |
79 |
27,76 |
85 |
70 |
21 |
14 |
13 |
34 |
51 |
414 |
1 1/4" |
AFS 404 /90 S |
42,8 |
32 |
66,68 |
93 |
31,75 |
95 |
78 |
25 |
16 |
15* |
38 |
56 |
414 |
1 1/2" |
AFS 405 /90 S |
48,6 |
38 |
79,38 |
110 |
36,50 |
110 |
94 |
25 |
18 |
17,5 |
42 |
65 |
414 |
2" |
AFS 406 /90 S |
61 |
51 |
96,82 |
134 |
44,50 |
150 |
106 |
76,5 |
18 |
21 |
60 |
92 |
*) L=13,5 bei UNC-Schrauben
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
414 |
1/2" |
AFS 401/90 S-012 |
M 8 × 30 |
5/16 × 1 1/4 |
0,35 |
414 |
1/2" |
AFS 401/90 S-038 |
M 8 × 30 |
5/16 × 1 1/4 |
0,35 |
414 |
3/4" |
AFS 402/90 S |
M 10 × 35 |
3/8 × 1 1/2 |
0,80 |
414 |
1" |
AFS 403/90 S |
M 12 × 45 |
7/16 × 1 3/4 |
1,30 |
414 |
1 1/4" |
AFS 404/90 S |
M 14 × 50 |
1/2 × 1 3/4 |
1,60 |
414 |
1 1/2" |
AFS 405/90 S |
M 16 × 50 |
5/8 × 2 |
2,00 |
414 |
2" |
AFS 406/90 S |
M 20 × 110 |
- |
8,20 |
