SAE-Anschweißflansch 90° - für metrische Rohre
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Anschweißflansch 90° - für metrische Rohre
Material:
1.) |
ST 44.3 (FE 430) / |
|
|
ST 52.3 (FE 510) |
|
2.) |
1.4404 |
rostfrei |
|
316 L |
|
Bestellbezeichnung: |
ST 44.3 / 52.3 |
1.4404 |
- nur Flansch |
AFS-... |
AF-x-... |
- inkl. metrischem Schraubensatz und O-Ring |
AFS-...M |
AF-x-...Mx |
- inkl. UNC-Schraubensatz und O-Ring |
AFS-...U |
AF-x-...Ux |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
Hinweis: Der angegebene Nenndruck ist nach der SAE J 518 C durch den Flansch bzw. nach dem anzuschweißenden Rohr festgelegt.

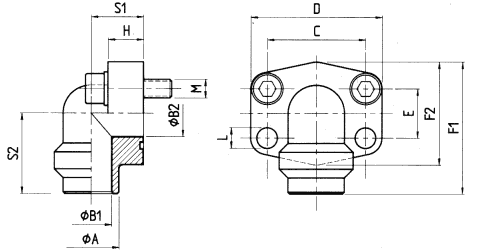

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
||||||||||||
Rohr |
A |
B1 |
B2 |
C |
D |
E |
F1 |
F2 |
H |
S1 |
S2 |
L |
|||
Lochbild 3.000 P.S.I. |
|||||||||||||||
250 |
1/2" |
AFS 080 /90 SRE 20 |
20 × 3 |
20 |
14 |
13 |
38,10 |
54 |
17,48 |
60 |
48 |
16 |
20 |
37 |
9 |
160 |
1/2" |
AFS 080 /90 SRE 22 |
22 × 2 |
22 |
18 |
13 |
38,10 |
54 |
17,48 |
60 |
48 |
16 |
20 |
37 |
9 |
250 |
1/2" |
AFS 080 /90 SRE 25 |
25 × 3 |
25 |
19 |
13 |
38,10 |
54 |
17,48 |
60 |
48 |
16 |
20 |
37 |
9 |
160 |
1/2" |
AFS 080 /90 SRE 28 |
28 × 3 |
28 |
22 |
13 |
38,10 |
54 |
17,48 |
60 |
48 |
16 |
20 |
37 |
9 |
250 |
3/4" |
AFS 100 /90 SRE 25 |
25 × 3 |
25 |
19 |
19 |
47,63 |
65 |
22,23 |
63 |
50 |
18 |
24 |
38 |
11 |
160 |
3/4" |
AFS 100 /90 SRE 28 |
28 × 3 |
28 |
22 |
19 |
47,63 |
65 |
22,23 |
63 |
50 |
18 |
24 |
38 |
11 |
250 |
3/4" |
AFS 100 /90 SRE 30 |
30 × 4 |
30 |
22 |
19 |
47,63 |
65 |
22,23 |
63 |
50 |
18 |
24 |
38 |
11 |
160 |
3/4" |
AFS 100 /90 SRE 35 |
35 × 4 |
35 |
27 |
19 |
47,63 |
65 |
22,23 |
63 |
50 |
18 |
24 |
38 |
11 |
250 |
1" |
AFS 102 /90 SRE 30 |
30 × 4 |
30 |
22 |
25 |
52,37 |
70 |
26,19 |
70 |
60 |
19 |
28 |
43 |
11 |
160 |
1" |
AFS 102 /90 SRE 35 |
35 × 4 |
35 |
27 |
25 |
52,37 |
70 |
26,19 |
70 |
60 |
19 |
28 |
43 |
11 |
250 |
1" |
AFS 102 /90 SRE 38 |
38 × 4 |
38 |
30 |
25 |
52,37 |
70 |
26,19 |
70 |
60 |
19 |
28 |
43 |
11 |
160 |
1" |
AFS 102 /90 SRE 42 |
42 × 3 |
42 |
36 |
25 |
52,37 |
70 |
26,19 |
70 |
60 |
19 |
28 |
43 |
11 |
250 |
1 1/4" |
AFS 104 /90 SRE 38 |
38 × 4 |
38 |
30 |
32 |
58,72 |
79 |
30,18 |
85 |
68 |
21 |
34 |
51 |
11,5 |
160 |
1 1/4" |
AFS 104 /90 SRE 42 |
42 × 3 |
42 |
36 |
32 |
58,72 |
79 |
30,18 |
85 |
68 |
21 |
34 |
51 |
11,5 |
160 |
1 1/4" |
AFS 104 /90 SRE 48,3 |
48,3 × 4,5 |
49 |
39 |
32 |
58,72 |
79 |
30,18 |
85 |
68 |
21 |
34 |
51 |
11,5 |
210 |
1 1/2" |
AFS 106 /90 SRE 38 |
38 × 4 |
38 |
30 |
38 |
69,85 |
93 |
35,71 |
95 |
78 |
25 |
38 |
55 |
13,5 |
160 |
1 1/2" |
AFS 106 /90 SRE 42 |
42 × 3 |
42 |
36 |
38 |
69,85 |
93 |
35,71 |
95 |
78 |
25 |
38 |
55 |
13,5 |
160 |
1 1/2" |
AFS 106 /90 SRE 48,3 |
48,3 × 4,5 |
49 |
39 |
38 |
69,85 |
93 |
35,71 |
95 |
78 |
25 |
38 |
55 |
13,5 |
160 |
2" |
AFS 108 /90 SRE 60,3 |
60,3 × 5,6 |
61 |
51 |
45 |
77,77 |
110 |
42,88 |
110 |
90 |
25 |
42 |
65 |
13,5 |
160 |
2" |
AFS 108 /90 SRE 76,1 |
76,1 × 7,1 |
77 |
51 |
45 |
77,77 |
110 |
42,88 |
110 |
90 |
25 |
42 |
65 |
13,5 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
250 |
1/2" |
AFS 080/90 SRE 20 |
M 8 × 30 |
5/16 × 1 1/4 |
0,33 |
160 |
1/2" |
AFS 080/90 SRE 22 |
M 8 × 30 |
5/16 × 1 1/4 |
0,34 |
250 |
1/2" |
AFS 080/90 SRE 25 |
M 8 × 30 |
5/16 × 1 1/4 |
0,35 |
160 |
1/2" |
AFS 080/90 SRE 28 |
M 8 × 30 |
5/16 × 1 1/4 |
0,36 |
250 |
3/4" |
AFS 100/90 SRE 25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,49 |
160 |
3/4" |
AFS 100/90 SRE 28 |
M 10 × 35 |
3/8 × 1 1/2 |
0,50 |
250 |
3/4" |
AFS 100/90 SRE 30 |
M 10 × 35 |
3/8 × 1 1/2 |
0,51 |
160 |
3/4" |
AFS 100/90 SRE 35 |
M 10 × 35 |
3/8 × 1 1/2 |
0,55 |
250 |
1" |
AFS 102/90 SRE 30 |
M 10 × 35 |
3/8 × 1 1/2 |
0,70 |
160 |
1" |
AFS 102/90 SRE 35 |
M 10 × 35 |
3/8 × 1 1/2 |
0,73 |
250 |
1" |
AFS 102/90 SRE 38 |
M 10 × 35 |
3/8 × 1 1/2 |
0,76 |
160 |
1" |
AFS 102/90 SRE 42 |
M 10 × 35 |
3/8 × 1 1/2 |
0,80 |
250 |
1 1/4" |
AFS 104/90 SRE 38 |
M 10 × 40 |
7/16 × 1 1/2 |
1,20 |
160 |
1 1/4" |
AFS 104/90 SRE 42 |
M 10 × 40 |
7/16 × 1 1/2 |
1,24 |
160 |
1 1/4" |
AFS 104/90 SRE 48,3 |
M 10 × 40 |
7/16 × 1 1/2 |
1,30 |
210 |
1 1/2" |
AFS 106/90 SRE 38 |
M 12 × 45 |
1/2 × 1 3/4 |
1,50 |
160 |
1 1/2" |
AFS 106/90 SRE 42 |
M 12 × 45 |
1/2 × 1 3/4 |
1,53 |
160 |
1 1/2" |
AFS 106/90 SRE 48,3 |
M 12 × 45 |
1/2 × 1 3/4 |
1,60 |
160 |
2" |
AFS 108/90 SRE 60,3 |
M 12 × 45 |
1/2 × 1 3/4 |
1,93 |
160 |
2" |
AFS 108/90 SRE 76,1 |
M 12 × 45 |
1/2 × 1 3/4 |
2,00 |
max. Be- triebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
||||||||||||
Rohr |
A |
B1 |
B2 |
C |
D |
E |
F1 |
F2 |
H |
S1 |
S2 |
L |
|||
Lochbild 6.000 P.S.I. |
|||||||||||||||
315 |
1/2" |
AFS 401 /90 SRE 20 |
20 × 3 |
20 |
14 |
13 |
40,49 |
56,4 |
18,24 |
60 |
48 |
16 |
20 |
37 |
9 |
315 |
1/2" |
AFS 401 /90 SRE 25 |
25 × 4 |
25 |
17 |
13 |
40,49 |
56,4 |
18,24 |
60 |
48 |
16 |
20 |
37 |
9 |
315 |
3/4" |
AFS 402 /90 SRE 25 |
25 × 4 |
25 |
17 |
19 |
50,80 |
71,3 |
23,80 |
70 |
60 |
19 |
28 |
43 |
11 |
315 |
¾" |
AFS 402 /90 SRE 30 |
30 × 4 |
30 |
22 |
19 |
50,80 |
71,3 |
23,80 |
70 |
60 |
19 |
28 |
43 |
11 |
315 |
1" |
AFS 403 /90 SRE 30 |
30 × 4 |
30 |
22 |
25 |
57,15 |
81 |
27,76 |
85 |
70 |
21 |
34 |
51 |
13 |
315 |
1" |
AFS 403 /90 SRE 38 |
38 × 5 |
38 |
28 |
25 |
57,15 |
81 |
27,76 |
85 |
70 |
21 |
34 |
51 |
13 |
315 |
1 1/4" |
AFS 404 /90 SRE 38 |
38 × 5 |
38 |
28 |
32 |
66,68 |
95,2 |
31,75 |
95 |
78 |
25 |
38 |
56 |
14,5* |
315 |
1 1/4" |
AFS 404 /90 SRE 48,3 |
48,3 × 8 |
49 |
32 |
32 |
66,68 |
95,2 |
31,75 |
95 |
78 |
25 |
38 |
56 |
14,5* |
315 |
1 1/2" |
AFS 405 /90 SRE 38 |
38 × 5 |
38 |
28 |
38 |
79,38 |
112,8 |
36,50 |
110 |
94 |
25 |
42 |
65 |
17,5 |
315 |
1 1/2" |
AFS 405 /90 SRE 48,3 |
48,3 × 8 |
49 |
32 |
38 |
79,38 |
112,8 |
36,50 |
110 |
94 |
25 |
42 |
65 |
17,5 |
315 |
1 1/2" |
AFS 405 /90 SRE 60,3 |
60,3 × 10 |
61 |
40 |
38 |
79,38 |
112,8 |
36,50 |
110 |
94 |
25 |
42 |
65 |
17,5 |
315 |
2" |
AFS 406 /90 SRE 60,3 |
60,3 × 10 |
61 |
40 |
51 |
96,82 |
134 |
44,50 |
150 |
106 |
76,5 |
60 |
92 |
21 |
315 |
2" |
AFS 406 /90 SRE 76,1 |
76,1 × 12,5 |
74 |
50 |
51 |
96,82 |
134 |
44,50 |
150 |
106 |
76,5 |
60 |
92 |
21 |
*) L=13,5 bei UNC-Schrauben
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
315 |
1/2" |
AFS 401/90 SRE 20 |
M 8 × 30 |
5/16 × 1 1/4 |
0,35 |
315 |
1/2" |
AFS 401/90 SRE 25 |
M 8 × 30 |
5/16 × 1 1/4 |
0,36 |
315 |
3/4" |
AFS 402/90 SRE 25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,74 |
315 |
3/4" |
AFS 402/90 SRE 30 |
M 10 × 35 |
3/8 × 1 1/2 |
0,80 |
315 |
1" |
AFS 403/90 SRE 30 |
M 12 × 45 |
7/16 × 1 3/4 |
1,25 |
315 |
1" |
AFS 403/90 SRE 38 |
M 12 × 45 |
7/16 × 1 3/4 |
1,30 |
315 |
1 1/4" |
AFS 404/90 SRE 38 |
M 14 × 45 |
1/2 × 1 3/4 |
1,52 |
315 |
1 1/4" |
AFS 404/90 SRE 48,3 |
M 14 × 45 |
1/2 × 1 3/4 |
1,60 |
315 |
1 1/2" |
AFS 405/90 SRE 38 |
M 16 × 50 |
5/8 × 2 |
1,84 |
315 |
1 1/2" |
AFS 405/90 SRE 48,3 |
M 16 × 50 |
5/8 × 2 |
1,92 |
315 |
1 1/2" |
AFS 405/90 SRE 60,3 |
M 16 × 50 |
5/8 × 2 |
2,00 |
315 |
2" |
AFS 406/90 SRE 60,3 |
M 20 × 110 |
- |
8,20 |
315 |
2" |
AFS 406/90 SRE 76,1 |
M 20 × 110 |
- |
8,20 |
