SAE-Flanschadaptor zum Anschweißen 90° - für metrische Rohre
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Flanschadaptor zum Anschweißen 90° - für metrische Rohre
Material:
1.) |
ST 52.3 (FE 510) |
|
2.) |
1.4571 |
rostfrei |
|
316 T |
|
Bestellbezeichnung: |
ST 52.3 |
1.4571 |
- nur 90° Zwischenstück |
WFS-... |
WFS-x-... |
- inkl. Halbschalen, Schraubensatz (metrisch) und O-Ring |
WFS-...M |
WFS-x-...Mx |
- inkl. Halbschalen, Schraubensatz (UNC) und O-Ring |
WFS-...U |
WFS-x-...Ux |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
Hinweis: Der angegebene Nenndruck ist nach der SAE J 518 C durch den Flansch bzw. nach dem anzuschweißenden Rohr festgelegt.
↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |

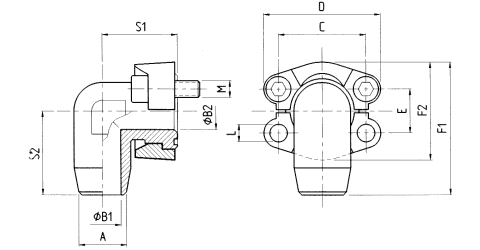

Abmessungen |
||||||||||
A |
B1 |
B2 |
C |
D |
E |
F1 |
F2 |
S1 |
S2 |
L |
|||
Lochbild 3.000 P.S.I. |
|||||||||||||
250 |
1/2" |
WFS- 3001-15 |
15 |
11 |
11 |
38,10 |
54 |
17,48 |
60,8 |
45,6 |
39 |
38 |
8,5 |
345 |
1/2" |
WFS- 3001-16 |
16 |
10 |
10 |
38,10 |
54 |
17,48 |
60,8 |
45,6 |
39 |
38 |
8,5 |
160 |
3/4" |
WFS- 3002-18 |
18 |
15 |
19 |
47,63 |
64,9 |
22,23 |
70,9 |
51,8 |
42 |
45 |
10,5 |
345 |
3/4" |
WFS- 3002-20 |
20 |
14 |
17 |
47,63 |
64,9 |
22,23 |
70,9 |
51,8 |
42 |
45 |
10,5 |
160 |
3/4" |
WFS- 3002-22 |
22 |
18 |
19 |
47,63 |
64,9 |
22,23 |
70,9 |
51,8 |
42 |
45 |
10,5 |
250 |
3/4" |
WFS- 3002-25 |
25 |
17 |
17 |
47,63 |
64,9 |
22,23 |
70,9 |
51,8 |
42 |
45 |
10,5 |
250 |
1" |
WFS- 3003-25 |
25 |
19 |
21 |
52,37 |
69,9 |
26,19 |
79,2 |
58,4 |
45 |
50 |
10,5 |
100 |
1" |
WFS- 3003-28 |
28 |
24 |
25 |
52,37 |
69,9 |
26,19 |
79,2 |
58,4 |
45 |
50 |
10,5 |
210 |
1" |
WFS- 3003-30 |
30 |
21 |
21 |
52,37 |
69,9 |
26,19 |
79,2 |
58,4 |
45 |
50 |
10,5 |
250 |
1 1/4" |
WFS- 3004-25 |
25 |
19 |
27 |
58,72 |
79,4 |
30,18 |
85,3 |
72,6 |
50 |
59 |
(*1 |
210 |
1 1/4" |
WFS- 3004-30 |
30 |
22 |
27 |
58,72 |
79,4 |
30,18 |
85,3 |
72,6 |
50 |
59 |
(*1 |
100 |
1 1/4" |
WFS- 3004-35 |
35 |
31 |
32 |
58,72 |
79,4 |
30,18 |
85,3 |
72,6 |
50 |
59 |
(*1 |
210 |
1 1/4" |
WFS- 3004-38 |
38 |
28 |
27 |
58,72 |
79,4 |
30,18 |
85,3 |
72,6 |
50 |
59 |
(*1 |
210 |
1 1/2" |
WFS- 3005-38 |
38 |
30 |
32 |
69,85 |
93,8 |
35,71 |
117,1 |
82,2 |
76 |
76 |
13,5 |
160 |
1 1/2" |
WFS- 3005-42 |
42 |
36 |
36 |
69,85 |
93,8 |
35,71 |
117,1 |
82,2 |
76 |
76 |
13,5 |
*1) = wahlweise 10,5, 12,5 oder 12,0
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
250 |
1/2" |
WFS-3001-15 |
M 8 × 30 |
5/16 × 1 1/4 |
0,36 |
345 |
1/2" |
WFS-3001-16 |
M 8 × 30 |
5/16 × 1 1/4 |
0,37 |
160 |
3/4" |
WFS-3002-18 |
M 10 × 35 |
3/8 × 1 1/2 |
0,57 |
345 |
3/4" |
WFS-3002-20 |
M 10 × 35 |
3/8 × 1 1/2 |
0,58 |
160 |
3/4" |
WFS-3002-22 |
M 10 × 35 |
3/8 × 1 1/2 |
0,59 |
250 |
3/4" |
WFS-3002-25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,64 |
250 |
1" |
WFS-3003-25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,77 |
100 |
1" |
WFS-3003-28 |
M 10 × 35 |
3/8 × 1 1/2 |
0,79 |
210 |
1" |
WFS-3003-30 |
M 10 × 35 |
3/8 × 1 1/2 |
0,84 |
250 |
1 1/4" |
WFS-3004-25 |
(*2 |
7/16 × 1 1/2 |
1,13 |
210 |
1 1/4" |
WFS-3004-30 |
(*2 |
7/16 × 1 1/2 |
1,17 |
100 |
1 1/4" |
WFS-3004-35 |
(*2 |
7/16 × 1 1/2 |
1,18 |
210 |
1 1/4" |
WFS-3004-38 |
(*2 |
7/16 × 1 1/2 |
1,37 |
210 |
1 1/2" |
WFS-3005-38 |
M 12 × 40 |
1/2 × 1 1/2 |
1,95 |
160 |
1 1/2" |
WFS-3005-42 |
M 12 × 40 |
1/2 × 1 1/2 |
2,04 |
*2) = wahlweise M 10 × 30 oder M 12 × 40
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
||||||||||
A |
B1 |
B2 |
C |
D |
E |
F1 |
F2 |
S1 |
S2 |
L |
|||
Lochbild 6.000 P.S.I. |
|||||||||||||
400 |
1/2" |
WFS- 6001-16 |
16 |
10 |
10 |
40,49 |
56 |
18,24 |
61,6 |
47,2 |
39 |
38 |
8,5 |
400 |
3/4" |
WFS- 6002-16 |
16 |
10 |
17 |
50,80 |
71 |
23,80 |
78 |
60 |
48 |
48 |
10,5 |
400 |
3/4" |
WFS- 6002-20 |
20 |
12 |
17 |
50,80 |
71 |
23,80 |
78 |
60 |
48 |
48 |
10,5 |
400 |
3/4" |
WFS- 6002-25 |
25 |
15 |
17 |
50,80 |
71 |
23,80 |
78 |
60 |
48 |
48 |
10,5 |
400 |
1" |
WFS- 6003-25 |
25 |
15 |
20 |
57,15 |
81 |
27,76 |
94 |
69,6 |
60 |
60 |
(*3 |
315 |
1" |
WFS- 6003-30 |
30 |
22 |
25 |
57,15 |
81 |
27,76 |
94 |
69,6 |
60 |
60 |
(*3 |
400 |
1" |
WFS-6003 -30-400 |
30 |
18 |
20 |
57,15 |
81 |
27,76 |
94 |
69,6 |
60 |
60 |
(*3 |
315 |
1 1/4" |
WFS- 6004-30 |
30 |
22 |
27 |
66,68 |
95 |
31,75 |
106,6 |
77,2 |
68 |
68 |
(*4 |
400 |
1 1/4" |
WFS-6004 -30-400 |
30 |
18 |
24 |
66,68 |
95 |
31,75 |
106,6 |
77,2 |
68 |
68 |
(*4 |
315 |
1 1/4" |
WFS- 6004-38 |
38 |
28 |
30 |
66,68 |
95 |
31,75 |
106,6 |
77,2 |
68 |
68 |
(*4 |
400 |
1 1/4" |
WFS-6004 -38-400 |
38 |
22 |
24 |
66,68 |
95 |
31,75 |
106,6 |
77,2 |
68 |
68 |
(*4 |
315 |
1 1/2" |
WFS- 6005-38 |
38 |
28 |
32 |
79,38 |
113 |
36,50 |
123,5 |
95 |
76 |
76 |
16,5 |
400 |
1 1/2" |
WFS-6005 -38-400 |
38 |
22 |
26 |
79,38 |
113 |
36,50 |
123,5 |
95 |
76 |
76 |
16,5 |
*3) = wahlweise 12,0 oder 12,5
*4) = wahlweise 13,5 oder 14,5
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
400 |
1/2" |
WFS-6001-16 |
M 8 × 35 |
5/16 × 1 1/4 |
0,48 |
400 |
3/4" |
WFS-6002-16 |
M 10 × 35 |
3/8 × 1 1/2 |
0,83 |
400 |
3/4" |
WFS-6002-20 |
M 10 × 35 |
3/8 × 1 1/2 |
0,87 |
400 |
3/4" |
WFS-6002-25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,96 |
400 |
1" |
WFS-6003-25 |
M 12 × 45 |
7/16 × 1 3/4 |
1,35 |
315 |
1" |
WFS-6003-30 |
M 12 × 45 |
7/16 × 1 3/4 |
1,40 |
400 |
1" |
WFS-6003-30-400 |
M 12 × 45 |
7/16 × 1 3/4 |
1,53 |
315 |
1 1/4" |
WFS-6004-30 |
M 14 × 50 |
1/2 × 1 3/4 |
2,10 |
400 |
1 1/4" |
WFS-6004-30-400 |
M 14 × 50 |
1/2 × 1 3/4 |
2,21 |
315 |
1 1/4" |
WFS-6004-38 |
M 14 × 50 |
1/2 × 1 3/4 |
2,36 |
400 |
1 1/4" |
WFS-6004-38-400 |
M 14 × 50 |
1/2 × 1 3/4 |
2,45 |
315 |
1 1/2" |
WFS-6005-38 |
M 16 × 55 |
5/8 × 2 |
3,25 |
400 |
1 1/2" |
WFS-6005-38-400 |
M 16 × 55 |
5/8 × 2 |
3,38 |
