SAE-Flanschbund
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Flanschbund
Material:
9SMnPb28K
Bestellbezeichnung: |
|
- nur Flanschteller |
FT-... |
- inkl. Flanschhälften (oder Vollflansch), metrischem Schraubensatz und O-Ring |
FT-...FH-M |
- inkl. Flanschhälften (oder Vollflansch), UNC-Schraubensatz und O-Ring |
FT-...FH-U |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.

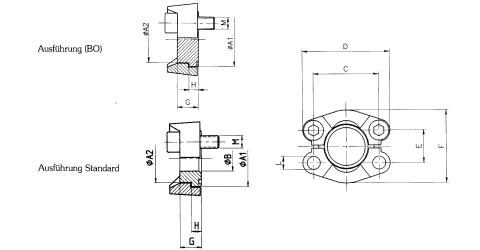

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht (nur Teller)
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||||||
A1 |
A2 |
B |
C |
D |
E |
F |
G |
H |
L |
|||
Lochbild 3.000 P.S.I. |
||||||||||||
345 |
1/2" |
FT 3001 (BO) |
30,2 |
23,9 |
0/10 |
38,10 |
54 |
17,48 |
45,6 |
16 |
6,9 |
8,5 |
345 |
3/4" |
FT 3002 (BO) |
38,1 |
31,7 |
0/15 |
47,63 |
65 |
22,23 |
51,8 |
17 |
6,9 |
10,5 |
345 |
1" |
FT 3003 (BO) |
44,4 |
38,1 |
0/20 |
52,37 |
70 |
26,19 |
58,4 |
17 |
8,1 |
10,5 |
276 |
1 1/4" |
FT 3004 (BO) |
50,8 |
43,2 |
0/27 |
58,72 |
79 |
30,18 |
72,6 |
17 |
8,1 |
(*1 |
207 |
1 1/2" |
FT 3005 (BO) |
60,3 |
50,3 |
0/32 |
69,85 |
94 |
35,71 |
82,2 |
19 |
8,1 |
13,5 |
207 |
2" |
FT 3006 (BO) |
71,4 |
62,2 |
0/40 |
77,77 |
102 |
42,88 |
96,4 |
19 |
9,7 |
13,5 |
172 |
2 1/2" |
FT 3007 (BO) |
84,1 |
74 |
0/50 |
88,90 |
114 |
50,80 |
108,2 |
30 |
9,7 |
13,5 |
*1) = wahlweise 10,5, 12,5 oder 12,0
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht (nur Teller) kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
345 |
1/2" |
FT 3001 (BO) |
M 8 × 30 |
5/8 × 1 1/4 |
0,05 |
345 |
3/4" |
FT 3002 (BO) |
M 10 × 30 |
3/8 × 1 1/4 |
0,08 |
345 |
1" |
FT 3003 (BO) |
M 10 × 35 |
3/8 × 1 1/2 |
0,12 |
276 |
1 1/4" |
FT 3004 (BO) |
(*2 |
7/16 × 1 1/2 |
0,13 |
207 |
1 1/2" |
FT 3005 (BO) |
M 12 × 35 |
1/2 × 1 1/2 |
0,20 |
207 |
2" |
FT 3006 (BO) |
M 12 × 35 |
1/2 × 1 1/2 |
0,31 |
172 |
2 1/2" |
FT 3007 (BO) |
M 12 × 40 |
1/2 × 1 3/4 |
0,47 |
*2) = wahlweise M 10 × 30 oder M 12 × 40
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||||||
A1 |
A2 |
B |
C |
D |
E |
F |
G |
H |
L |
|||
Lochbild 6.000 P.S.I. |
||||||||||||
414 |
1/2" |
FT 6001 (BO) |
31,7 |
23,9 |
0/10 |
40,49 |
56 |
18,24 |
47,2 |
16 |
7,9 |
8,5 |
414 |
3/4" |
FT 6002 (BO) |
41,3 |
31,7 |
0/15 |
50,80 |
71 |
23,80 |
60 |
20 |
8,9 |
10,5 |
414 |
1" |
FT 6003 (BO) |
47,6 |
38,1 |
0/20 |
57,15 |
81 |
27,76 |
69,6 |
22 |
9,7 |
(*3 |
414 |
1 1/4" |
FT 6004 (BO) |
54 |
43,7 |
0/27 |
66,68 |
95 |
31,75 |
77,2 |
27 |
10,4 |
(*4 |
414 |
1 1/2" |
FT 6005 (BO) |
63,5 |
50,8 |
0/32 |
79,38 |
113 |
36,50 |
95 |
32 |
12,7 |
16,75 |
414 |
2" |
FT 6006 (BO) |
79,4 |
66,5 |
0/40 |
96,82 |
133 |
44,45 |
113,8 |
40 |
12,7 |
21 |
*3) = wahlweise 12,0 oder 12,5
*4) = wahlweise 13,5 oder 14,5
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht (nur Teller) kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
414 |
1/2" |
FT 6001 (BO) |
M 8 × 30 |
5/8 × 1 1/4 |
0,06 |
414 |
1/2" |
FT 6002 (BO) |
M 10 × 35 |
3/8 × 1 1/2 |
0,12 |
414 |
1" |
FT 6003 (BO) |
M 12 × 45 |
7/16 × 1 3/4 |
0,17 |
414 |
1 1/4" |
FT 6004 (BO) |
M 14 × 50 |
1/2 × 1 3/4 |
0,22 |
414 |
1 1/2" |
FT 6005 (BO) |
M 16 × 55 |
5/8 × 2 |
0,39 |
414 |
2" |
FT 6006 (BO) |
M 20 × 65 |
3/4 × 2 1/2 |
0,79 |
