SAE-Abschlussplatte
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Abschlussplatte
Material:
ST 35
Bestellbezeichnung: |
|
- nur Abschlussplatte |
AP-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |

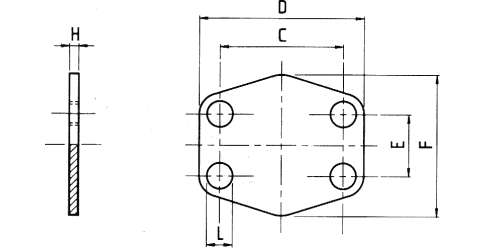

Abmessungen |
||||||
C |
D |
E |
F |
H |
L |
Gewicht kg |
|||
Lochbild 3.000 P.S.I. |
|||||||||
- |
1/2" |
AP 080 |
38,10 |
54 |
17,48 |
45,6 |
3 |
9 |
0,01 |
- |
3/4" |
AP 100 |
47,63 |
65 |
22,23 |
51,8 |
3 |
11 |
0,01 |
- |
1" |
AP 102 |
52,37 |
70 |
26,19 |
58,4 |
3 |
11 |
0,01 |
- |
1 1/4" |
AP 104 |
58,72 |
79 |
30,18 |
72,6 |
3 |
11 |
0,02 |
- |
1 1/2" |
AP 106 |
69,85 |
94 |
35,71 |
82,2 |
3 |
13 |
0,02 |
- |
2" |
AP 108 |
77,77 |
102 |
42,88 |
90,0 |
3 |
13 |
0,03 |
- |
2 1/2" |
AP 110 |
88,90 |
114 |
50,80 |
108,12 |
3 |
13 |
0,03 |
- |
3" |
AP 112 |
106,38 |
135 |
61,93 |
130,6 |
4 |
17 |
0,04 |
- |
3 1/2" |
AP 114 |
120,65 |
152 |
69,85 |
139 |
4 |
17 |
0,06 |
- |
4" |
AP 116 |
130,18 |
162 |
77,77 |
152 |
4 |
17 |
0,08 |
- |
5" |
AP 118 |
152,40 |
184 |
92,08 |
180 |
4 |
17 |
0,09 |
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
||||||
C |
D |
E |
F |
H |
L |
Gewicht kg |
|||
Lochbild 6.000 P.S.I. |
|||||||||
- |
1/2" |
AP 401 |
40,49 |
56 |
18,24 |
47,2 |
4 |
9 |
0,01 |
- |
3/4" |
AP 402 |
50,80 |
71 |
23,80 |
60 |
4 |
11 |
0,01 |
- |
1" |
AP 403 |
57,15 |
81 |
27,76 |
69,6 |
4 |
13 |
0,02 |
- |
1 1/4" |
AP 404 |
66,68 |
95 |
31,75 |
77,2 |
4 |
15 |
0,03 |
- |
1 1/2" |
AP 405 |
79,38 |
113 |
36,50 |
95 |
4 |
17 |
0,04 |
- |
2" |
AP 406 |
96,82 |
133 |
44,45 |
113,8 |
4 |
21 |
0,05 |
