SAE-Bördelflanschverbinder

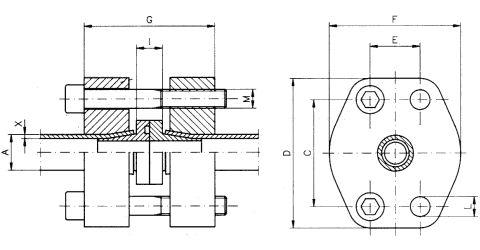

Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Bördelflanschverbinder
Material:
Flansch C45
Bördelteil 42CrMo4V
Bestellbezeichnung: |
|
- Flanschkupplung komplett |
BFK-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
Gewicht kg |
||||||||
Rohr A × X |
C |
D |
E |
F |
G |
I |
L |
M |
||||
Lochbild 6.000 P.S.I. |
||||||||||||
414 |
3/4" |
BFK-402 25 × 3 |
25 × 3 |
50,80 |
71 |
23,80 |
60 |
75 |
16,5 |
11 |
M 10 × 60 |
1,14 |
414 |
3/4" |
BFK-402 25 × 4 |
25 × 4 |
50,80 |
71 |
23,80 |
60 |
75 |
16,5 |
11 |
M 10 × 60 |
1,14 |
414 |
1" |
BFK-403 30 × 4 |
30 × 4 |
57,15 |
81 |
27,76 |
71 |
85 |
17,4 |
13 |
M 12 × 70 |
1,78 |
414 |
1" |
BFK-403 30 × 5 |
30 × 5 |
57,15 |
81 |
27,76 |
71 |
85 |
17,4 |
13 |
M 12 × 70 |
1,78 |
414 |
1 1/4" |
BFK-404 38 × 5 |
38 × 5 |
66,68 |
95 |
31,75 |
81 |
88 |
18,4 |
15 |
M 14 × 80 |
2,10 |
414 |
1 1/4" |
BFK-404 38 × 6 |
38 × 6 |
66,68 |
95 |
31,75 |
81 |
88 |
18,4 |
15 |
M 14 × 80 |
2,10 |
414 |
1 1/2" |
BFK-405 50 × 6 |
50 × 6 |
79,38 |
114 |
36,50 |
96 |
114 |
20,6 |
17 |
M 16 × 90 |
4,14 |
414 |
1 1/2" |
BFK-405 50 × 8 |
50 × 8 |
79,38 |
114 |
36,50 |
96 |
114 |
20,6 |
17 |
M 16 × 90 |
4,10 |
414 |
2" |
BFK-406 65 × 8 |
65 × 8 |
96,82 |
134 |
44,45 |
114 |
130 |
22,4 |
21 |
M 20 × 120 |
5,80 |
