SAE-Reduzierflansch - gerade
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Reduzierflansch - gerade
Material:
ST 52.3 (FE 510)
Bestellbezeichnung: |
|
- nur Flansch |
G-AF-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
SAE Baugröße |
Typ |

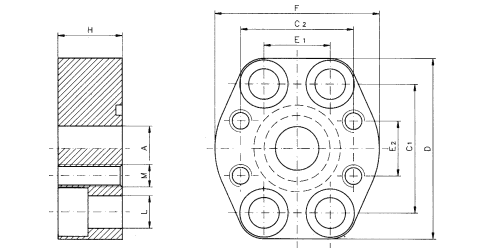

Abmessungen |
|||||||||
A |
C1 |
C2 |
D |
E1 |
E2 |
F |
H |
L |
M |
|||
Lochbild 6.000 P.S.I. |
||||||||||||
414 |
3/4" × 3/4" |
G-AF 602-602 |
19 |
50,80 |
50,80 |
70 |
23,80 |
23,80 |
70 |
28 |
11 |
M 10 |
414 |
1" × 1" |
G-AF 603-603 |
25 |
57,15 |
57,15 |
80 |
27,76 |
27,76 |
75 |
36 |
13 |
M 12 |
414 |
1" × 3/4" |
G-AF 603-602 |
19 |
57,15 |
50,80 |
80 |
27,76 |
23,80 |
70 |
30 |
13 |
M 10 |
414 |
1 1/4" × 1 1/4" |
G-AF 604-604 |
30 |
68,68 |
68,68 |
100 |
31,75 |
31,75 |
90 |
35 |
15 |
M 14 |
414 |
1 1/4" × 1" |
G-AF 604-603 |
25 |
68,68 |
57,15 |
100 |
31,75 |
27,76 |
83 |
25 |
15 |
M 12 |
414 |
1 1/2" × 1 1/2" |
G-AF 605-605 |
38 |
79,38 |
79,38 |
113 |
36,50 |
36,50 |
105 |
50 |
17 |
M 16 |
414 |
1 1/2" × 1 1/4" |
G-AF 605-604 |
32 |
79,38 |
68,68 |
113 |
36,50 |
31,75 |
95 |
48 |
17 |
M 14 |
max. Betriebs- druck kg/cm² |
SAE Baugröße |
Typ |
Schrauben |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
414 |
3/4" × 3/4" |
G-AF 602-602 |
M 10 × 35 |
- |
0,800 |
414 |
1" × 1" |
G-AF 603-603 |
M 12 × 45 |
- |
1,100 |
414 |
1" × 3/4" |
G-AF 603-602 |
M 12 × 40 |
- |
1,100 |
414 |
1 1/4" × 1 1/4" |
G-AF 604-604 |
M 14 × 50 |
- |
1,400 |
414 |
1 1/4" × 1" |
G-AF 604-603 |
M 14 × 40 |
- |
1,100 |
414 |
1 1/2" × 1 1/2" |
G-AF 605-605 |
M 16 × 55 |
- |
3,300 |
414 |
1 1/2" × 1 1/4" |
G-AF 605-604 |
M 16 × 55 |
- |
3,000 |
