Produkte: Hydraulikkomponenten > SAE Hochdruckflanschverbindungen > SAE-T-Block-Gegenflanschausführung
SAE-T-Block-Gegenflanschausführung
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-T-Block-Gegenflanschausführung
Material:
ST 52.3 (FE 510)
Bestellbezeichnung: |
|
- nur Block |
T-BL-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
SAE Baugröße |
Typ |

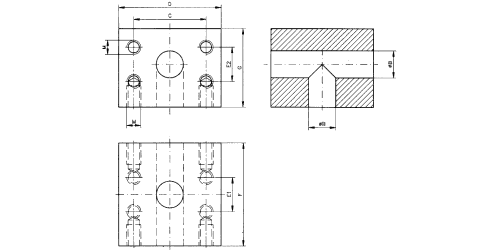

Abmessungen |
Gewicht kg |
|||||||
B |
C |
D |
E1 |
E2 |
F |
G |
M |
||||
Lochbild 6.000 P.S.I. |
|||||||||||
414 |
3/4" |
T-BL 602-602 |
19 |
50,80 |
72 |
23,80 |
23,80 |
72 |
55 |
M 10 |
1,7 |
414 |
1" |
T-BL 603-603 |
23 |
57,15 |
82 |
27,76 |
27,76 |
80 |
64 |
M 12 |
2,9 |
414 |
1 1/4" |
T-BL 604-604 |
30 |
66,68 |
100 |
31,75 |
31,75 |
92 |
72 |
M 14 |
3,8 |
414 |
1 1/2" |
T-BL 605-605 |
38 |
79,38 |
110 |
36,50 |
36,50 |
98 |
98 |
M 16 |
8,9 |
414 |
2" |
T-BL 606-606 |
50 |
96,82 |
133 |
44,45 |
44,45 |
140 |
105 |
M 20 |
12,7 |
