Produkte: Hydraulikkomponenten > SAE Hochdruckflanschverbindungen > Flanschverschraubung 90° - DIN 3901/3902
Flanschverschraubung 90° - DIN 3901/3902
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
Flanschverschraubung 90° - DIN 3901/3902
Material:
GTW40 |
Oberfläche: gal. verzinkt, gelb chromatiert |
Bestellbezeichnung: |
|
- Flansch inkl. metrischem Schraubensatz und O-Ring |
WF-...K |
- Flansch inkl. metrischem Schraubensatz, O-Ring, Schneidring und Mutter |
WF-...KM |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
Teilkreis LK |
Typ |

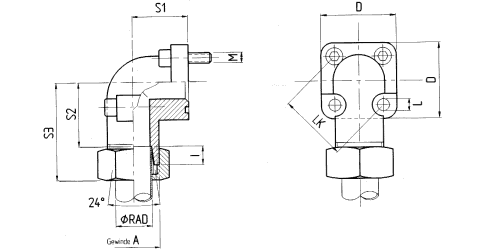

Abmessungen |
|||||||
RAD |
A |
B |
D |
S1 |
S2 |
S3 |
L |
|||
315 |
35 |
WF 35LK-L10-315 |
L 10 |
M 16 × 1,5 |
14 |
39 |
16,5 |
30,5 |
47 |
6,4 |
315 |
35 |
WF 35LK-L12-15 |
L 12 |
M 18 × 1,5 |
14 |
39 |
16,5 |
30,5 |
47 |
6,4 |
250 |
35 |
WF 35LK-L15-250 |
L 15 |
M 22 × 1,5 |
14 |
39 |
16,5 |
30 |
46 |
6,4 |
250 |
35 |
WF 35LK-L18-250 |
L 18 |
M 26 × 1,5 |
15 |
39 |
20 |
30 |
47,5 |
6,4 |
315 |
35 |
WF 35LK-S16-315 |
S 16 |
M 24 × 1,5 |
15 |
39 |
20 |
29,5 |
48 |
6,4 |
315 |
35 |
WF 35LK-S20-315 |
S 20 |
M 30 × 2 |
15 |
39 |
25 |
34,5 |
56 |
6,4 |
100 |
40 |
WF 40LK-L15-100 |
L 15 |
M 22 × 1,5 |
20 |
42 |
22,5 |
30 |
46 |
6,4 |
100 |
40 |
WF 40LK-L18-100 |
L 18 |
M 26 × 1,5 |
20 |
42 |
22,5 |
30,5 |
47 |
6,4 |
100 |
40 |
WF 40LK-L22-100 |
L 22 |
M 30 × 2 |
20 |
42 |
22,5 |
30,5 |
47,5 |
6,4 |
100 |
40 |
WF 40LK-L28-100 |
L 28 |
M 36 × 2 |
20 |
42 |
28 |
32,5 |
49 |
6,4 |
100 |
40 |
WF 40LK-L35-100 |
L 35 |
M 45 × 2 |
20 |
42 |
34 |
30,5 |
52 |
6,4 |
250 |
40 |
WF 40LK-S20-250 |
S 20 |
M 30 × 2 |
20 |
42 |
22,5 |
29,5 |
50 |
6,4 |
100 |
55 |
WF 55LK-L35-100 |
L 35 |
M 45 × 2 |
26 |
58 |
32 |
38,5 |
62 |
8,4 |
100 |
55 |
WF 55LK-L42-100 |
L 42 |
M 52 × 2 |
26 |
58 |
40 |
38 |
61 |
8,4 |
250 |
55 |
WF 55LK-S20-250 |
S 20 |
M 30 × 2 |
18 |
58 |
24 |
34,5 |
56 |
8,4 |
250 |
55 |
WF 55LK-S25-250 |
S 25 |
M 36 × 2 |
20 |
58 |
30 |
37 |
61 |
8,4 |
250 |
55 |
WF 55LK-S30-250 |
S 30 |
M 42 × 2 |
26 |
58 |
32 |
35,5 |
62 |
8,4 |
max. Betriebs- druck kg/cm² |
Teilkreis LK |
Typ |
Schrauben M |
O-Ring |
Gewicht (nur Flansch) kg |
315 |
35 |
WF 35LK-L10-315 |
2 × M 6 × 22 2 × M 6 × 35 |
20 × 2,5 |
0,12 |
315 |
35 |
WF 35LK-L12-15 |
2 × M 6 × 22 2 × M 6 × 35 |
20 × 2,5 |
0,13 |
250 |
35 |
WF 35LK-L15-250 |
2 × M 6 × 22 2 × M 6 × 35 |
20 × 2,5 |
0,14 |
250 |
35 |
WF 35LK-L18-250 |
2 × M 6 × 22 2 × M 6 × 40 |
20 × 2,5 |
0,22 |
315 |
35 |
WF 35LK-S16-315 |
2 × M 6 × 22 2 × M 6 × 40 |
20 × 2,5 |
0,17 |
315 |
35 |
WF 35LK-S20-315 |
2 × M 6 × 22 2 × M 6 × 45 |
20 × 2,5 |
0,27 |
100 |
40 |
WF 40LK-L15-100 |
2 × M 6 × 22 |
26 × 2,5 |
0,15 |
100 |
40 |
WF 40LK-L18-100 |
2 × M 6 × 22 |
26 × 2,5 |
0,17 |
100 |
40 |
WF 40LK-L22-100 |
2 × M 6 × 22 |
26 × 2,5 |
0,19 |
100 |
40 |
WF 40LK-L28-100 |
2 × M 6 × 22 2 × M 6 × 50 |
26 × 2,5 |
0,27 |
100 |
40 |
WF 40LK-L35-100 |
2 × M 6 × 22 2 × M 6 × 60 |
26 × 2,5 |
0,35 |
250 |
40 |
WF 40LK-S20-250 |
2 × M 6 × 22 2 × M 6 × 45 |
26 × 2,5 |
0,20 |
100 |
55 |
WF 55LK-L35-100 |
2 × M 8 × 25 2 × M 8 × 60 |
32 × 2,5 |
0,46 |
100 |
55 |
WF 55LK-L42-100 |
2 × M 8 × 25 2 × M 8 × 70 |
32 × 2,5 |
0,61 |
250 |
55 |
WF 55LK-S20-250 |
2 × M 8 × 25 2 × M 8 × 50 |
32 × 2,5 |
0,43 |
250 |
55 |
WF 55LK-S25-250 |
2 × M 8 × 25 2 × M 8 × 55 |
32 × 2,5 |
0,49 |
250 |
55 |
WF 55LK-S30-250 |
2 × M 8 × 25 2 × M 8 × 50 |
32 × 2,5 |
0,51 |
