Flansch 90° - BSP-Gewinde - Aluminium
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
Flansch 90° - BSP-Gewinde - Aluminium
Material:
Aluminium
Bestellbezeichnung: |
|
- Flansch inkl. metrischem Schraubensatz und O-Ring |
WDA-...K |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
Teil- kreis LK |
Typ |

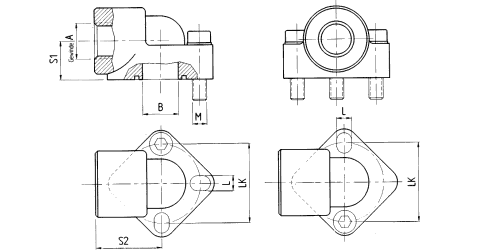

Abmessungen |
Schrauben M |
O-Ring |
Gewicht (nur Flansch) kg |
||||
A |
B |
S1 |
S2 |
L |
||||||
180 |
26 |
WDA 05/38 |
R 3/8" |
10 |
18 |
31 |
5,3 |
3 × M 5 × 35 |
14 × 1,78 |
0,06 |
180 |
26 |
WDA 05/12 |
R 1/2" |
10 |
18 |
31 |
5,3 |
3 × M 5 × 35 |
14 × 1,78 |
0,05 |
180 |
30 |
WDA 1/38 |
R 3/8" |
12,5 |
18 |
30 |
6,5 |
3 × M 6 × 35 |
15,88 × 2,62 |
0,08 |
180 |
30 |
WDA 1/12 |
R 1/2" |
12,5 |
18 |
30 |
6,5 |
3 × M 6 × 35 |
15,88 × 2,62 |
0,08 |
180 |
40 |
WDA 2/12 |
R 1/2" |
18,5 |
20 |
40 |
8,5 |
3 × M 8 × 45 |
22,22 × 2,62 |
0,15 |
180 |
40 |
WDA 2/34 |
R 3/4" |
18,5 |
20 |
40 |
8,5 |
3 × M 8 × 45 |
22,22 × 2,62 |
0,16 |
180 |
51 |
WDA 3/34 |
R 3/4" |
25 |
26 |
46 |
10,5 |
3 × M 10 × 60 |
29,75 × 3,53 |
0,32 |
180 |
56 |
WDA 3/100 |
R 1" |
25 |
26 |
46 |
10,5 |
3 × M 10 × 60 |
29,75 × 3,53 |
0,33 |
120 |
62 |
WDA 3,5/114* |
R 1/4" |
32 |
33,5 |
57 |
13 |
2 × M 12 × 35 |
35,80 × 3,53 |
0,39 |
120 |
72,5 |
WDA 4/112 |
R 1 1/2" |
40 |
38 |
64 |
13 |
2 × M 12 × 35 |
44,04 × 3,53 |
0,49 |
*) Ausführung: 2 Lochflansch
