Flanschanschlüsse - gerade
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:

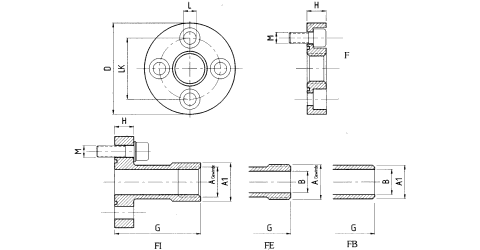

Flanschanschlüsse - gerade
Material:
Stahl ST 42.3 |
Oberfläche: gal. verzinkt, gelb chromatiert |
Bestellbezeichnung: |
|
- Flansch inkl. metrischem Schraubensatz und O-Ring |
WDS-...K |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
Lochkreis LK |
Typ |
Abmessungen |
||||||
A |
A1 |
B |
D |
G |
H |
L |
|||
250 |
30 |
F 1 |
R 3/8" |
- |
- |
45 |
- |
11,5 |
6,5 |
250 |
30 |
FI 1 |
R 3/8" |
21 |
- |
45 |
55 |
10 |
6,5 |
250 |
30 |
FE 1 |
R 1/2" |
- |
14 |
45 |
55 |
10 |
6,5 |
250 |
30 |
FB 1 |
- |
19 |
14 |
45 |
55 |
10 |
6,5 |
250 |
40 |
F 2 |
R 1/2" |
- |
- |
58 |
- |
14 |
8,5 |
250 |
40 |
FI 2 |
R 1/2" |
26,5 |
- |
58 |
60 |
12 |
8,5 |
250 |
40 |
FE 2 |
R 3/4" |
- |
19 |
58 |
60 |
12 |
8,5 |
250 |
40 |
FB 2 |
- |
25,4 |
19 |
58 |
60 |
12 |
8,5 |
250 |
51 |
F 3A |
R 3/4" |
- |
- |
76 |
- |
16 |
10,5 |
250 |
51 |
FI 3A |
R 3/4" |
33,5 |
- |
76 |
72 |
16 |
10,5 |
250 |
51 |
FE 3A |
R 1" |
- |
24 |
76 |
72 |
16 |
10,5 |
250 |
51 |
FB 2A |
- |
32 |
24,5 |
76 |
72 |
16 |
10,5 |
250 |
56 |
F 3B |
R 3/4" |
- |
- |
76 |
- |
16 |
10,5 |
250 |
56 |
FI 3B |
R 3/4" |
33,5 |
- |
76 |
72 |
16 |
10,5 |
250 |
56 |
FE 3B |
R 1" |
- |
24 |
76 |
72 |
16 |
10,5 |
250 |
56 |
FB 3B |
- |
32 |
24,5 |
76 |
72 |
16 |
10,5 |
180 |
62 |
F 3,5A |
R 1" |
- |
- |
88 |
- |
20 |
10,5 |
180 |
62 |
F 3,5B |
R 1" |
- |
- |
88 |
- |
20 |
12,5 |
180 |
72,5 |
F 4 |
R 1 1/4" |
- |
- |
98 |
- |
20 |
12,5 |
max. Betriebs- druck kg/cm² |
Lochkreis LK |
Typ |
Schrauben M |
O-Ring |
Gewicht (nur Flansch) kg |
250 |
30 |
F 1 |
4 × M 6 × 20 |
18,77 × 1,78 |
0,10 |
250 |
30 |
FI 1 |
4 × M 6 × 20 |
18,77 × 1,78 |
0,15 |
250 |
30 |
FE 1 |
4 × M 6 × 20 |
18,77 × 1,78 |
0,15 |
250 |
30 |
FB 1 |
4 × M 6 × 20 |
18,77 × 1,78 |
0,15 |
250 |
40 |
F 2 |
4 × M 8 × 25 |
25,12 × 1,78 |
0,21 |
250 |
40 |
FI 2 |
4 × M 8 × 25 |
25,12 × 1,78 |
0,27 |
250 |
40 |
FE 2 |
4 × M 8 × 25 |
25,12 × 1,78 |
0,27 |
250 |
40 |
FB 2 |
4 × M 8 × 25 |
25,12 × 1,78 |
0,27 |
250 |
51 |
F 3A |
4 × M 10 × 30 |
31,42 × 2,62 |
0,48 |
250 |
51 |
FI 3A |
4 × M 10 × 30 |
31,42 × 2,62 |
0,59 |
250 |
51 |
FE 3A |
4 × M 10 × 30 |
31,42 × 2,62 |
0,59 |
250 |
51 |
FB 2A |
4 × M 10 × 30 |
31,42 × 2,62 |
0,59 |
250 |
56 |
F 3B |
4 × M 10 × 30 |
31,42 × 2,62 |
0,48 |
250 |
56 |
FI 3B |
4 × M 10 × 30 |
31,42 × 2,62 |
0,59 |
250 |
56 |
FE 3B |
4 × M 10 × 30 |
31,42 × 2,62 |
0,69 |
250 |
56 |
FB 3B |
4 × M 10 × 30 |
31,42 × 2,62 |
0,59 |
180 |
62 |
F 3,5A |
4 × M 10 × 35 |
39,70 × 3,53 |
0,53 |
180 |
62 |
F 3,5B |
4 × M 12 × 35 |
39,70 × 3,53 |
0,59 |
180 |
72,5 |
F 4 |
4 × M 12 × 35 |
47,20 × 3,53 |
0,64 |
