Produkte: Hydraulikkomponenten > SAE Hochdruckflanschverbindungen > Vierkant-Anschweißflansch ND 160
Vierkant-Anschweißflansch ND 160
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
Vierkant-Anschweißflansch ND 160
Ausführung:
Schweißfugenform nach DIN 2559
Material:
Vierkant |
ST 52.3 / C45 |
Stutzen |
ST 52.3 / C15 |
auch in 1.4571 lieferbar |
|
Bestellbezeichnung: |
|
- nur Anschlussflansch |
VKA 32.../... |
- Flanschkupplung |
VKK 28.../... |
- inkl. Schraubensatz und O-Ring |
.../...M |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.

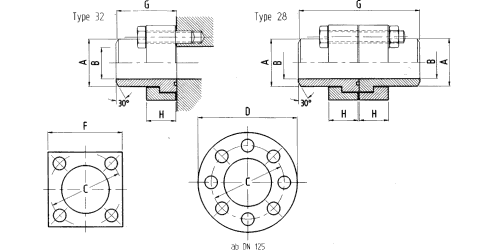

↓ Anschlussflansch, Abmessungen
↓ Anschlussflansch, O-Ring; Schrauben M; Gewicht
max. Betriebs- druck kg/cm² |
DN |
Typ |
Abmessungen |
||||||
A |
B |
C |
F |
D |
H |
G |
|||
Anschlussflansch |
|||||||||
160 |
12 |
VKA 32-12/16 |
16 × 2 |
12 |
44 |
50 |
|
19 |
43 |
160 |
16 |
VKA 32-16/20 |
20 × 2,5 |
15 |
54 |
60 |
|
19 |
50 |
160 |
20 |
VKA 32-20/25 |
25 × 3 |
19 |
54 |
60 |
|
19 |
50 |
160 |
25 |
VKA 32-25/30 |
30 × 4 |
24 |
64 |
70 |
|
19 |
56 |
160 |
32 |
VKA 32-32/38 |
38 × 5 |
28 |
72 |
80 |
|
24 |
64 |
160 |
40 |
VKA 32-40/48 |
48,3 × 5 |
38 |
80 |
90 |
|
29 |
68 |
160 |
50 |
VKA 35-50/60 |
60,3 × 6,3 |
48 |
98 |
100 |
|
38 |
80 |
160 |
65 |
VKA 32-65/76 |
76,1 × 7,1 |
62 |
118 |
120 |
|
47 |
98 |
160 |
80 |
VKA 35-80/101 |
101,6 × 10 |
82 |
175 |
180 |
|
58 |
135 |
160 |
100 |
VKA 32-100/114 |
114,3 × 11 |
92 |
175 |
180 |
|
58 |
135 |
160 |
125 |
VKA 32-125/152 |
152,4 × 16 |
120 |
200 |
|
245 |
69 |
150 |
160 |
150 |
VKA 32-150/177 |
177,8 × 17,5 |
143 |
245 |
|
300 |
79 |
190 |
max. Betriebs- druck kg/cm² |
DN |
Typ |
O-Ring |
Schrauben M |
Gewicht kg |
Anschlussflansch |
|||||
160 |
12 |
VKA 32-12/16 |
16,3 × 2,4 |
4 / M 10 × 30 |
0,40 |
160 |
16 |
VKA 32-16/20 |
25,3 × 2,4 |
4 / M 10 × 35 |
0,65 |
160 |
20 |
VKA 32-20/25 |
25,3 × 2,4 |
4 / M 10 × 35 |
0,70 |
160 |
25 |
VKA 32-25/30 |
29,8 × 2,6 |
4 / M 12 × 35 |
0,90 |
160 |
32 |
VKA 32-32/38 |
34,5 × 2,6 |
4 / M 12 × 40 |
1,40 |
160 |
40 |
VKA 32-40/48 |
46,0 × 3,0 |
4 / M 16 × 50 |
2,00 |
160 |
50 |
VKA 32-50/60 |
53,3 × 5,33 |
4 / M 16 × 50 |
3,00 |
160 |
65 |
VKA 32-65/76 |
69,2 × 5,33 |
4 / M 20 × 70 |
5,20 |
160 |
80 |
VKA 32-80/101 |
100,0 × 6,0 |
4 / M 30 × 90 |
16,50 |
160 |
100 |
VKA 32-100/114 |
106,6 × 6,0 |
4 / M 30 × 90 |
16,90 |
160 |
125 |
VKA 32-125/152 |
132,7 × 7,0 |
8 / M 24 × 100 |
26,95 |
160 |
150 |
VKA 32-150/177 |
148,0 × 7,0 |
8 / M 30 × 110 |
46,50 |
max. Betriebs- druck kg/cm² |
DN |
Typ |
Abmessungen |
||||||
A |
B |
C |
F |
D |
H |
G |
|||
Flanschkupplung |
|||||||||
160 |
12 |
VKK 28-12/16 |
16 × 2 |
12 |
44 |
50 |
|
19 |
82 |
160 |
16 |
VKK 28-16/20 |
20 × 2,5 |
15 |
54 |
60 |
|
19 |
96 |
160 |
20 |
VKK 28-20/25 |
25 × 3 |
19 |
54 |
60 |
|
19 |
96 |
160 |
25 |
VKK 28-25/30 |
30 × 4 |
24 |
64 |
70 |
|
19 |
106 |
160 |
32 |
VKK 28-32/38 |
38 × 5 |
28 |
72 |
80 |
|
24 |
122 |
160 |
40 |
VKK 28-40/48 |
48,3 × 5 |
38 |
80 |
90 |
|
29 |
130 |
160 |
50 |
VKK 28-50/60 |
60,3 × 6,3 |
48 |
98 |
100 |
|
38 |
153 |
160 |
65 |
VKK 28-65/76 |
76,1 × 7,1 |
62 |
118 |
120 |
|
47 |
190 |
160 |
80 |
VKK 28-80/101 |
101,6 × 10 |
82 |
175 |
180 |
|
58 |
262 |
160 |
100 |
VKK 28-100/114 |
114,3 × 11 |
92 |
175 |
180 |
|
58 |
262 |
160 |
125 |
VKK 28-125/152 |
152,4 × 16 |
120 |
200 |
|
245 |
69 |
292 |
160 |
150 |
VKK 28-150/177 |
177,8 × 17,5 |
143 |
245 |
|
300 |
79 |
372 |
max. Betriebs- druck kg/cm² |
DN |
Typ |
O-Ring |
Schrauben M |
Gewicht kg |
Flanschkupplung |
|||||
160 |
12 |
VKK 28-12/16 |
16,3 × 2,4 |
4 / M 10 × 55 |
0,75 |
160 |
16 |
VKK 28-16/20 |
25,3 × 2,4 |
4 / M 10 × 60 |
1,15 |
160 |
20 |
VKK 28-20/25 |
25,3 × 2,4 |
4 / M 10 × 60 |
1,20 |
160 |
25 |
VKK 28-25/30 |
29,8 × 2,6 |
4 / M 12 × 60 |
1,70 |
160 |
32 |
VKK 28-32/38 |
34,5 × 2,6 |
4 / M 12 × 70 |
2,65 |
160 |
40 |
VKK 28-40/48 |
46,0 × 3,0 |
4 / M 16 × 80 |
3,80 |
160 |
50 |
VKK 28-50/60 |
53,3 × 5,33 |
4 / M 16 × 100 |
5,90 |
160 |
65 |
VKK 28-65/76 |
69,2 × 5,33 |
4 / M 20 × 120 |
9,90 |
160 |
80 |
VKK 28-80/101 |
100,0 × 6,0 |
4 / M 30 × 150 |
31,65 |
160 |
100 |
VKK 28-100/114 |
106,0 × 6,0 |
4 / M 30 × 150 |
32,15 |
160 |
125 |
VKK 28-125/152 |
132,7 × 7,0 |
8 / M 24 × 170 |
53,60 |
160 |
150 |
VKK 28-150/177 |
148,0 × 7,0 |
8 / M 30 × 200 |
92,75 |
