Vierkantflansch
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
Vierkantflansch
Material:
ST 52.3 / C45
auch in 1.4571 lieferbar
Bestellbezeichnung: |
|
- nur Flansch |
VK-... |
- inkl. Schraubensatz |
VK-...M |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
DN |
Typ |

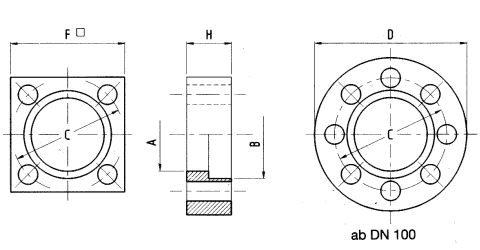

Abmessungen |
Schrauben M |
Gewicht kg |
|||||
A |
B |
C |
F |
D |
H |
|||||
Vierkantflansch |
||||||||||
|
10 |
VK-10 |
17 |
28 |
44 |
50 |
|
20 |
4 × M 10 |
0,20 |
|
16 |
VK-16 |
27 |
38 |
54 |
60 |
|
20 |
4 × M 10 |
0,30 |
|
20 |
VK-20 |
34 |
46 |
64 |
70 |
|
20 |
4 × M 12 |
0,50 |
|
25 |
VK-25 |
42 |
55 |
72 |
80 |
|
25 |
4 × M 12 |
0,70 |
|
32 |
VK-32 |
48 |
60 |
80 |
90 |
|
30 |
4 × M 16 |
1,00 |
|
40 |
VK-40 |
60 |
76 |
98 |
100 |
|
38 |
4 × M 16 |
1,50 |
|
50 |
VK-50 |
76 |
92 |
118 |
120 |
|
47 |
4 × M 20 |
2,40 |
|
65 |
VK-65 |
89 |
116 |
145 |
150 |
|
48 |
4 × M 24 |
4,40 |
|
80 |
VK-80 |
114 |
135 |
175 |
180 |
|
58 |
4 × M 30 |
7,70 |
|
100 |
VK-100 |
152 |
168 |
200 |
|
245 |
70 |
8 × M 24 |
12,50 |
|
125 |
VK-125 |
177 |
210 |
245 |
|
300 |
80 |
8 × M 30 |
20,20 |
|
150 |
VK-150 |
219 |
245 |
290 |
|
355 |
90 |
8 × M 36 |
33,00 |
