Produkte:   Hydraulikkomponenten  >  SAE Hochdruckflanschverbindungen  >  Vorschweißbund

Vorschweißbund

Carimex Hydraulik GmbH
Carimex Hydraulik GmbH

Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:   <Auswahl öffnen>

Carimex Hydraulik GmbH

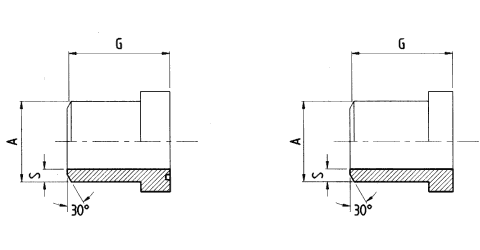

Vorschweißbund

Vorschweißbund

Ausführung:

Schweißfugenform nach DIN 2559

Material:

Stutzen

ST 52.3 / C15

auch in 1.4571 lieferbar

Bestellbezeichnung:



- nur Schweißstutzen mit Nut

VKS-.../AxS

- nur Schweißstutzen ohne Nut

G-VKS-.../AxS

- inkl. Flansch

(G) VKS-.../AxS-K

- inkl. Flansch, Schraubensatz und O-Ring

VKS-.../AxS-KM

- Flanschkupplung

D-VKS-.../AxS

Alle Angaben ohne Gewähr. Änderungen vorbehalten.



max. Betriebs-

druck kg/cm²

DN

Typ

Abmessungen

O-Ring

Gewicht kg

AxS

G

Schweißstutzen (mit Nut)



10

VKS 10

>18xS

43

16,3 × 2,4





16

VKS 16

>27xS

50

25,3 × 2,4





20

VKS 20

>34xS

56

29,8 × 2,6





25

VKS 25

>43xS

64

34,5 × 2,6





32

VKS 32

>49xS

68

43,0 × 3,0





40

VKS 40

>61xS

80

53,3 × 5,33





50

VKS 50

>77xS

98

61,0 × 5,0





65

VKS 65

>89xS

109

75,0 × 5,0





80

VKS 80

>115xS

135

88,0 × 6,0





100

VKS 100

>153xS

150

115,0 × 6,0





125

VKS 125

>178xS

190

148,0 × 7,0





150

VKS 150

>220xS

190

183,5 × 7,0





max. Betriebs-

druck kg/cm²

DN

Typ

Abmessungen

O-Ring

Gewicht kg

AxS

G

Schweißstutzen (ohne Nut)



10

G-VKS 10

>18xS

40







16

G-VKS 16

>27xS

47







20

G-VKS 20

>34xS

53







25

G-VKS 25

>43xS

61







32

G-VKS 32

>49xS

68







40

G-VKS 40

>61xS

80







50

G-VKS 50

>77xS

98







65

G-VKS 65

>89xS

106







80

G-VKS 80

>115xS

132







100

G-VKS 100

>153xS

147







125

G-VKS 125

>178xS

187







150

G-VKS 150

>220xS

187
