Produkte: Hydraulikkomponenten > SAE Hochdruckflanschverbindungen > 90° Anschweißflansch
90° Anschweißflansch
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
90° Anschweißflansch
Material:
C15 / ST 52.3
auch in 1.4571 lieferbar
Bestellbezeichnung: |
|
- nur Winkelflansch |
VKW-... |
- inkl. Schraubensatz und O-Ring |
VKM-...M |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
DN |
Typ |

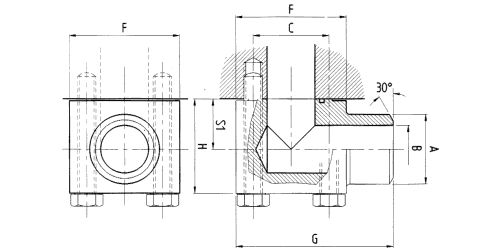

Abmessungen |
O-Ring |
Schrauben M |
||||||
A |
B |
C |
F |
S1 |
H |
G |
|||||
90° Winkelflansch |
|||||||||||
250 |
10 |
VKW 10 |
17,2 × 3,6 |
10 |
44 |
50 |
17 |
29 |
80 |
16,3 × 2,4 |
4 / M 10 × 40 |
250 |
16 |
VKW 16 |
21,3 × 2,6 |
16 |
54 |
60 |
23 |
41 |
95 |
25,3 × 2,4 |
4 / M 10 × 45 |
250 |
20 |
VKW 20 |
26,9 × 3,6 |
20 |
64 |
70 |
26 |
47 |
110 |
29,8 × 2,6 |
4 / M 12 × 60 |
250 |
25 |
VKW 25 |
33,7 × 4,5 |
25 |
72 |
80 |
30 |
56 |
130 |
34,5 × 2,6 |
4 / M 12 × 65 |
250 |
32 |
VKW 32 |
42,4 × 5,6 |
31 |
80 |
90 |
35 |
64 |
140 |
43,0 × 3,0 |
4 / M 16 × 80 |
250 |
40 |
VKW 40 |
60,3 × 8 |
44 |
98 |
100 |
40 |
76 |
155 |
53,3 × 5,33 |
4 / M 16 × 90 |
250 |
50 |
VKW 50 |
76,1 × 10 |
56 |
118 |
120 |
53 |
100 |
175 |
61,0 × 5,0 |
4 / M 20 × 125 |
250 |
65 |
VKW 65 |
88,9 × 11 |
67 |
145 |
150 |
64 |
120 |
200 |
75,0 × 5,0 |
4 / M 24 × 150 |
250 |
80 |
VKW 80 |
101,6 × 12,5 |
77 |
175 |
180 |
73 |
140 |
220 |
88,0 × 6,0 |
4 / M 30 × 180 |
