Gelenkkopf CH...S
Tabellen mit technischen Daten unserer Gelenkköpfe. Wählen Sie bitte aus unserer Produktpalette aus:
Gelenkkopf CH...S
Hydraulik Gelenkköpfe
klemmbar, DIN 24555
wartungspflichtig
Gleitpaarung: Stahl/Stahl
Material: Gesenkstahl C 45

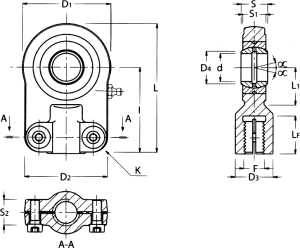

Code |
d |
S |
I |
LF |
D1 |
D2 |
D3 |
D4 |
S1 |
S2 |
L |
L1 |
F |
CH 12 S 1) |
12 |
10 |
42 |
15 |
35 |
35 |
17 |
15 |
8 |
13 |
59,5 |
16 |
M 10 × 1,25 |
CH 16 S 2) |
16 |
14 |
48 |
17 |
45 |
45 |
21 |
20,5 |
11 |
13 |
70,5 |
20 |
M 12 × 1,25 |
CH 20 S 2) |
20 |
16 |
58 |
19 |
55 |
55 |
25 |
24 |
13 |
17 |
85,5 |
25 |
M 14 × 1,5 |
CH 25 S 2) |
25 |
20 |
68 |
23 |
65 |
62 |
30 |
29 |
17 |
18 |
100,5 |
31 |
M 16 × 1,5 |
CH 30 S 2) |
30 |
22 |
85 |
29 |
80 |
77 |
36 |
34 |
19 |
19 |
125 |
35 |
M 20 × 1,5 |
CH 40 S 2) |
40 |
28 |
105 |
37 |
100 |
90 |
45 |
45 |
23 |
23 |
155 |
45 |
M 27 × 2 |
CH 50 S 2) |
50 |
35 |
130 |
46 |
122 |
105 |
55 |
56 |
30 |
30 |
190 |
58 |
M 33 × 2 |
CH 60 S 2) |
60 |
44 |
150 |
57 |
160 |
134 |
68 |
66,5 |
38 |
38 |
230 |
68 |
M 42 × 2 |
CH 80 S 2) |
80 |
55 |
185 |
64 |
195 |
156 |
90 |
89 |
47 |
47 |
287,5 |
82 |
M 48 × 2 |
CH 100 S 2) |
100 |
70 |
240 |
86 |
235 |
190 |
110 |
109,5 |
57 |
57 |
360 |
116 |
M 64 × 3 |
Code |
Toleranz |
Kugel- gelenkspiel |
Lastfaktoren |
Schwenkwinkel α |
Gewicht |
||
Statisch CO |
Dynamisch C |
||||||
d mm |
s mm |
mm |
KN |
kg |
|||
CH 12 S 1) |
0 - -0,008 |
0 - -0,12 |
0,032 - 0,068 |
17 |
10,8 |
11° |
0,15 |
CH 16 S 2) |
0 - -0,008 |
0 - -0,12 |
0,040 - 0,068 |
28,5 |
21,1 |
10° |
0,25 |
CH 20 S 2) |
0 - -0,010 |
0 - -0,12 |
0,040 - 0,082 |
42,5 |
30 |
9° |
0,43 |
CH 25 S 2) |
0 - -0,010 |
0 - -0,12 |
0,050 - 0,100 |
67 |
48 |
7° |
0,73 |
CH 30 S 2) |
0 - -0,010 |
0 - -0,12 |
0,050 - 0,100 |
108 |
62 |
6° |
1,3 |
CH 40 S 2) |
0 - -0,012 |
0 - -0,12 |
0,060 - 0,120 |
156 |
100 |
7° |
2,3 |
CH 50 S 2) |
0 - -0,012 |
0 - -0,12 |
0,060 - 0,120 |
245 |
156 |
6° |
4,4 |
CH 60 S 2) |
0 - -0,015 |
0 - -0,15 |
0,060 - 0,142 |
380 |
245 |
6° |
8,4 |
CH 80 S 2) |
0 - -0,015 |
0 - -0,15 |
0,072 - 0,142 |
585 |
400 |
6° |
15,6 |
CH 100 S 2) |
0 - -0,020 |
0 - -0,20 |
0,085 - 0,165 |
865 |
610 |
6° |
28 |
1) wartungsfrei
2) Nachschmierloch auf dem Kopf
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
