Produkte:   Hydraulikkomponenten  >  Hydraulikrohrleitungen  >  Nahtlose Hydraulikrohrbogen 90° - Werkstoff St. 37.4/1.4571

Nahtlose Hydraulikrohrbogen 90° - Werkstoff St. 37.4/1.4571

Carimex Hydraulik GmbH
Carimex Hydraulik GmbH

Tabellen mit technischen Daten unserer Hydraulikrohrleitungen. Wählen Sie bitte aus unserer Produktpalette aus:

   <Auswahl öffnen>

Carimex Hydraulik GmbH

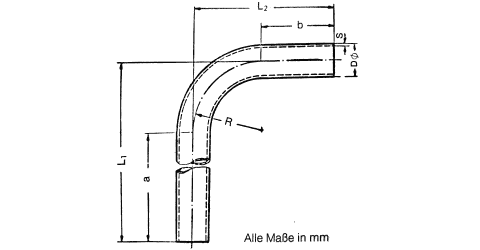

Nahtlose Hydraulikrohrbogen 90° - Werkstoff St. 37.4/1.4571

Nahtlose Hydraulikrohrbogen 90° - Werkstoff St. 37.4/1.4571

Toleranzen für die Schenkellängen: ±2,5 mm

Bei Rohrbögen ist gegenüber geraden Rohren gleicher Wanddicke die höhere Beanspruchung auf der Bogeninnen­seite und die Minderung der Schwellfestigkeit durch die Unrundheit zu berücksichtigen. Einzelheiten siehe DIN 2413 Abschnitt 4.7.

Alle Angaben ohne Gewähr. Änderungen vorbehalten.

da Rohr

AD

Toleranz

±

s Wanddicke

mm

di Innen-Ø

mm

Biegeradius

R

Schenkellänge

Länge

Gewicht

kg/St.

a

b

L1

L2

16 *

±0,08

2

12

30

200

40

230

70

0,198

18 *

±0,08

1,5

15

36

200

35

236

71

0,178

20

±0,08

2

16

36

200

45

236

81

0,268

20 *

±0,08

2,5

15

36

200

45

236

81

0,296

22

±0,08

1,5

19

38

200

40

238

78

0,227

22 *

±0,08

2

18

38

200

40

238

78

0,296

25

±0,08

2

21

44

200

50

244

94

0,362

25 *

±0,08

2,5

20

44

200

50

244

94

0,442

25

±0,08

3

19

44

200

50

244

94

0,519

28

±0,08

1,5

25

48

200

50

248

98

0,319

28 *

±0,08

2

24

48

200

50

248

98

0,417

28

±0,08

3

22

48

200

50

248

98

0,601

30

±0,08

2,5

25

50

200

60

250

110

0,575

30 *

±0,08

3

24

50

200

60

250

110

0,677

30

±0,08

4

22

50

200

60

250

110

0,869

35 *

±0,15

2

31

60

200

65

260

125

0,586

35

±0,15

3

29

60

200

65

260

125

0,852

38

±0,15

2,5

33

65

200

75

265

140

0,827

38

±0,15

3

32

65

200

75

265

140

0,979

38 *

±0,15

4

30

65

200

75

265

140

1,268

38

±0,15

5

28

65

200

75

265

140

1,538

42 *

±0,2

2

38

80

200

85

280

165

0,809

42

±0,2

3

36

80

200

85

280

165

1,183

50

±0,2

6

38

150

150

150

310

310

3,496

65

±0,3

8

49

150

160

160

320

320

6,294

80

±0,35

10

60

270

160

160

430

430

12,775

*) Diese Abmessungen sind auch lieferbar in Werkstoff-Nr. 1.4571
