DSVW-M - Niederdruck-Schwenkverschraubung
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:

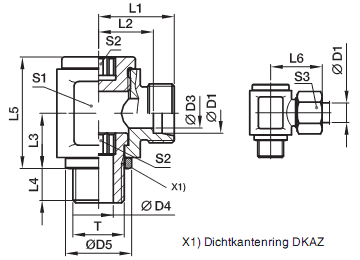

DSVW-M - Niederdruck-Schwenkverschraubung
EO 24° Anschluss / Metrischer Einschraubzapfen
Bau- reihe |
D1 |
T |
D3 |
D4 |
D5 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
S1 |
S2 |
S3 |
Ge- wicht g/1 St. |
Bestell- zeichen *) |
PN (bar) 1) CF |
L 3) |
06 |
M 10 × 1 |
4 |
4,0 |
14 |
19,5 |
12,5 |
12 |
8 |
24 |
27 |
18 |
6 |
14 |
51 |
DSVW06LMOMD |
160 |
08 |
M 12 × 1,5 |
6 |
5,5 |
17 |
21,5 |
14,5 |
15 |
12 |
30 |
29 |
22 |
6 |
17 |
86 |
DSVW08LMOMD |
160 |
|
10 |
M 14 × 1,5 |
8 |
7,0 |
19 |
22,5 |
15,5 |
16 |
12 |
30 |
30 |
22 |
8 |
19 |
87 |
DSVW10LMOMD |
100 |
|
12 |
M 16 × 1,5 |
10 |
8,0 |
21 |
25,0 |
18,0 |
18 |
12 |
37 |
33 |
27 |
10 |
22 |
145 |
DSVW12LMOMD |
100 |
|
15 |
M 18 × 1,5 |
12 |
10,0 |
23 |
28,0 |
21,0 |
20 |
12 |
40 |
36 |
30 |
12 |
27 |
197 |
DSVW15LMOMD |
100 |
|
18 |
M 22 × 1,5 |
15 |
14,0 |
27 |
29,0 |
21,5 |
23 |
14 |
46 |
38 |
36 |
14 |
32 |
264 |
DSVW18LMOMD |
100 |
|
22 |
M 26 × 1,5 |
19 |
17,5 |
31 |
33,5 |
26,0 |
25 |
16 |
51 |
42 |
41 |
17 |
36 |
379 |
DSVW22LMOMD |
100 |
|
28 |
M 33 × 2 |
24 |
22,0 |
39 |
39,0 |
31,5 |
32 |
18 |
64 |
48 |
50 |
22 |
41 |
682 |
DSVW28LMOMD |
100 |
|
35 |
M 42 × 2 |
30 |
27,5 |
49 |
46,0 |
35,5 |
37 |
20 |
76 |
57 |
60 |
27 |
50 |
1146 |
DSVW35LMOMD |
63 |
|
42 |
M 48 × 2 |
36 |
32,5 |
55 |
51,0 |
40,0 |
42 |
22 |
85 |
63 |
70 |
32 |
60 |
1706 |
DSVW42LMOMD |
63 |
|
S 4) |
06 |
M 12 × 1,5 |
4 |
5,5 |
17 |
23,5 |
16,5 |
15 |
12 |
30 |
31 |
22 |
6 |
17 |
90 |
DSVW06SMOMD |
160 |
08 |
M 14 × 1,5 |
5 |
7,0 |
19 |
23,5 |
16,5 |
16 |
12 |
30 |
31 |
22 |
8 |
19 |
90 |
DSVW08SMOMD |
160 |
|
10 |
M 16 × 1,5 |
7 |
8,0 |
21 |
26,0 |
18,5 |
18 |
12 |
37 |
35 |
27 |
10 |
22 |
154 |
DSVW10SMOMD |
100 |
|
12 |
M 18 × 1,5 |
8 |
10,0 |
23 |
28,0 |
20,5 |
20 |
12 |
41 |
37 |
30 |
12 |
24 |
199 |
DSVW12SMOMD |
100 |
|
14 |
M 20 × 1,5 |
10 |
12,0 |
25 |
31,0 |
23,0 |
21 |
14 |
42 |
41 |
32 |
12 |
27 |
239 |
DSVW14SMOMD |
100 |
|
16 |
M 22 × 1,5 |
12 |
14,0 |
27 |
31,0 |
22,5 |
23 |
14 |
46 |
41 |
36 |
14 |
30 |
268 |
DSVW16SMOMD |
100 |
|
20 |
M 27 × 2 |
16 |
17,5 |
32 |
38,0 |
27,5 |
28 |
16 |
58 |
49 |
46 |
17 |
36 |
532 |
DSVW20SMOMD |
100 |
|
25 |
M 33 × 2 |
20 |
22,0 |
39 |
43,0 |
31,0 |
32 |
18 |
64 |
55 |
50 |
22 |
46 |
728 |
DSVW25SMOMD |
100 |
|
30 |
M 42 × 2 |
25 |
27,5 |
49 |
50,0 |
36,5 |
37 |
20 |
76 |
63 |
60 |
27 |
50 |
1222 |
DSVW30SMOMD |
63 |
|
38 |
M 48 × 2 |
32 |
32,5 |
55 |
56,0 |
41,0 |
42 |
22 |
85 |
72 |
70 |
32 |
60 |
1820 |
DSVW38SMOMD |
63 |
1) Druckwert genannt = Artikel lieferbar
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
||
Material: |
Kennbuchstaben Oberfläche und Material: |
|
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
