EGE-R-ED - Gerader Einschraubstutzen mit Dichtkegel
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:
EGE-R-ED - Gerader Einschraubstutzen mit Dichtkegel

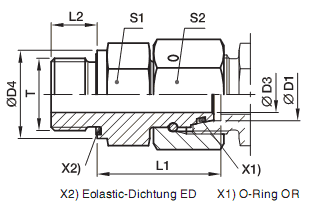

Zölliger Einschraubzapfen - ED (ISO 1179) / EO 24° DKO Dichtkegel
Baureihe |
D1
|
T |
D3 |
D4 |
L1 |
L2 |
S1 |
S2 |
Gewicht g/1 St. |
Bestellzeichen *) |
PN (bar) 1) |
|
CF |
71 |
|||||||||||
L 3) |
06 |
G 1/8 A |
2,5 |
14 |
24,5 |
8 |
14 |
14 |
27 |
EGE06LRED |
500 |
315 |
08 |
G 1/4 A |
4,0 |
19 |
29,5 |
12 |
19 |
17 |
28 |
EGE08LRED |
500 |
315 |
|
10 |
G 1/4 A |
6,0 |
19 |
27,5 |
12 |
19 |
19 |
54 |
EGE10LRED |
500 |
315 |
|
10 |
G 3/8 A |
6,0 |
22 |
29,0 |
12 |
22 |
19 |
70 |
EGE10LR3/8ED |
400 |
|
|
12 |
G 3/8 A |
8,0 |
22 |
34,0 |
12 |
22 |
22 |
95 |
EGE12LRED |
400 |
315 |
|
12 |
G 1/4 A |
6,0 |
19 |
27,5 |
12 |
19 |
22 |
65 |
EGE12LR1/4ED |
400 |
|
|
12 |
G 1/2 A |
8,0 |
27 |
29,5 |
14 |
27 |
22 |
114 |
EGE12LR1/2ED |
400 |
|
|
15 |
G 1/2 A |
10,0 |
27 |
32,0 |
14 |
27 |
27 |
137 |
EGE15LRED |
400 |
315 |
|
18 |
G 1/2 A |
13,0 |
27 |
31,5 |
14 |
27 |
32 |
143 |
EGE18LRED |
400 |
315 |
|
18 |
G 3/4 A |
13,0 |
32 |
29,5 |
16 |
32 |
32 |
182 |
EGE18LR3/4ED |
250 |
|
|
22 |
G 3/4 A |
17,0 |
32 |
32,5 |
16 |
32 |
36 |
200 |
EGE22LRED |
250 |
160 |
|
28 |
G 1 A |
22,0 |
40 |
35,0 |
18 |
41 |
41 |
289 |
EGE28LRED |
250 |
160 |
|
35 |
G 1 1/4 A |
28,0 |
50 |
42,5 |
20 |
50 |
50 |
500 |
EGE35LRED |
250 |
160 |
|
42 |
G 1 1/2 A |
34,0 |
55 |
46,5 |
22 |
55 |
60 |
718 |
EGE42LRED |
250 |
160 |
|
S 4) |
06 |
G 1/4 A |
2,5 |
19 |
27,0 |
12 |
19 |
17 |
53 |
EGE06SRED |
800 |
630 |
08 |
G 1/4 A |
4,0 |
19 |
29,5 |
12 |
19 |
19 |
64 |
EGE08SRED |
800 |
630 |
|
10 |
G 3/8 A |
6,0 |
22 |
32,0 |
12 |
22 |
22 |
93 |
EGE10SRED |
800 |
630 |
|
12 |
G 3/8 A |
8,0 |
22 |
34,0 |
12 |
22 |
24 |
100 |
EGE12SRED |
630 |
630 |
|
12 |
G 1/4 A |
5,0 |
19 |
31,5 |
12 |
19 |
24 |
140 |
EGE12SR1/4ED |
630 |
|
|
12 |
G 1/2 A |
8,0 |
27 |
35,0 |
14 |
27 |
24 |
140 |
EGE12SR1/2ED |
630 |
630 |
|
14 |
G 1/2 A |
9,0 |
27 |
36,5 |
14 |
27 |
27 |
157 |
EGE14SRED |
630 |
630 |
|
16 |
G 1/2 A |
11,0 |
27 |
37,0 |
14 |
27 |
30 |
170 |
EGE16SRED |
630 |
400 |
|
20 |
G 3/4 A |
14,0 |
32 |
43,0 |
16 |
32 |
36 |
273 |
EGE20SRED |
420 |
400 |
|
25 |
G 1 A |
18,0 |
40 |
48,0 |
18 |
41 |
46 |
493 |
EGE25SRED |
420 |
400 |
|
30 |
G 1 1/4 A |
23,0 |
50 |
51,0 |
20 |
50 |
50 |
691 |
EGE30SRED |
420 |
|
|
38 |
G 1 1/2 A |
30,0 |
55 |
60,0 |
22 |
55 |
60 |
934 |
EGE38SRED |
420 |
315 |
|
1) Druckwert genannt = Artikel lieferbar
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
||
Material: |
Kennbuchstaben Oberfläche und Material: |
Standard-Dichtungswerkstoff (keine zusätzlichen Kennbuchstaben erforderlich) |
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
NBR |
Edelstahl |
71 |
VIT |
