Produkte:   Hydraulikkomponenten  >  Verschraubungen  >  GE-NPT - Gerader Einschraubstutzen

GE-NPT - Gerader Einschraubstutzen

Carimex Hydraulik GmbH
Carimex Hydraulik GmbH

Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:   <Auswahl öffnen>

Carimex Hydraulik GmbH

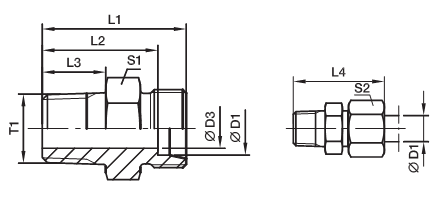

GE-NPT - Gerader Einschraubstutzen

NPT Einschraubzapfen (SAE J476) / EO 24° Anschluss

GE-NPT - Gerader Einschraubstutzen

Bau-

reihe

D1

Durchmesser

T

D3

L1

L2

L3

L4

S1

S2

Gewicht

g/1 St.

Bestell-

zeichen *)

PN (bar) 1)

CF

71

MS

LL 2)

04

1/8 - 27 NPT

3,0

22,0

18,0

10,0

28

11

10

9

GE04LL1/8NPT

100

100



06

1/8 - 27 NPT

4,5

22,0

16,5

10,0

28

11

12

9

GE06LL1/8NPT

100

100

63

08

1/8 - 27 NPT

5,0

24,0

18,5

10,0

30

12

14

11

GE08LL1/8NPT

100

100

63

L 3)

06

1/8 - 27 NPT

4,0

24,0

17,0

10,0

32

12

14

12

GE06L1/8NPT

315

315

200

06

1/4 - 18 NPT

4,0

30,0

23,0

14,5

38

17

14

27

GE06L1/4NPT

315

315

200

06

3/8 - 18 NPT

4,0

30,0

23,0

14,5

38

19

14

32

GE06L3/8NPT

315

315



06

1/2 - 14 NPT

4,0

36,0

29,0

19,5

44

22

14

53

GE06L1/2NPT

315

315



08

1/8 - 27 NPT

4,0

25,0

18,0

10,0

33

14

17

16

GE08L1/8NPT

315

315



08

1/4 - 18 NPT

6,0

30,0

23,0

14,5

38

17

17

25

GE08L1/4NPT

315

315

200

08

3/8 - 18 NPT

6,0

30,0

23,0

14,5

38

19

17

34

GE08L3/8NPT

315

315



08

1/2 - 14 NPT

6,0

36,0

29,0

19,5

44

22

17

54

GE08L1/2NPT

315

315



10

1/8 - 27 NPT

4,0

25,0

18,0

10,0

33

17

19

19

GE10L1/8NPT

315

315



10

1/4 - 18 NPT

7,0

31,0

24,0

14,5

39

17

19

25

GE10L1/4NPT

315

315

200

10

3/8 - 18 NPT

7,0

32,0

25,0

14,5

40

19

19

40

GE10L3/8NPT

315

315



10

1/2 - 14 NPT

8,0

37,0

30,0

19,5

45

22

19

54

GE10L1/2NPT

315

315



10

3/4 - 14 NPT

8,0

38,0

31,0

19,5

46

30

19

93

GE10L3/4NPT

315

315



12

1/8 - 27 NPT

4,0

26,0

19,0

10,0

34

19

22

52

GE12L1/8NPT

315

315



12

1/4 - 18 NPT

7,0

32,0

25,0

14,5

40

19

22

31

GE12L1/4NPT

315

315

200

12

3/8 - 18 NPT

8,0

32,0

25,0

14,5

40

19

22

37

GE12L3/8NPT

315

315

200

12

1/2 - 14 NPT

10,0

37,0

30,0

19,5

45

22

22

62

GE12L1/2NPT

315

315

200

15

3/8 - 18 NPT

8,0

33,0

26,0

14,5

41

24

27

53

GE15L3/8NPT

315

315



15

1/2 - 14 NPT

12,0

38,0

31,0

19,5

46

24

27

63

GE15L1/2NPT

315

315

200

15

3/4 - 14 NPT

12,0

39,0

32,0

19,5

47

30

27

112

GE15L3/4NPT

315

315



15

1 - 11 1/2 NPT

12,0

45,0

38,0

24,5

53

36

27

158

GE15L1NPT

315

315



18

3/8 - 18 NPT

8,0

34,0

26,5

14,5

43

27

32

69

GE18L3/8NPT

315

315



18

1/2 - 14 NPT

12,0

39,0

31,5

19,5

48

27

32

79

GE18L1/2NPT

315

315

200

18

3/4 - 14 NPT

15,0

39,0

31,5

19,5

48

30

32

104

GE18L3/4NPT

315

315



18

1 - 11 1/2 NPT

15,0

45,0

37,5

24,5

54

36

32

159

GE18L1NPT

315

315



22

3/8 - 18 NPT

8,0

36,5

29,0

14,5

45

32

36

91

GE22L3/8NPT

160

160



22

1/2 - 14 NPT

12,0

41,0

33,5

19,5

50

32

36

96

GE22L1/2NPT

160

160



22

3/4 - 14 NPT

16,0

41,0

33,5

19,5

50

32

36

108

GE22L3/4NPT

160

160

100

22

1 - 11 1/2 NPT

19,0

47,0

39,5

24,5

56

36

36

174

GE22L1NPT

160

160



28

3/4 - 14 NPT

16,0

42,0

34,5

19,5

51

41

41

157

GE28L3/4NPT

160

160



28

1 - 11 1/2 NPT

21,0

47,0

39,5

24,5

56

41

41

197

GE28L1NPT

160

160

100

28

1/4 - 111/2 NPT

24,0

49,0

41,5

25,0

58

46

41

266

GE28L11/4NPT

160

160



35

1 - 11 1/2 NPT

22,0

50,0

39,5

24,5

61

46

50

280

GE35L1NPT

160

160



35

1/4 - 11 1/2 NPT

28,0

51,0

40,5

25,0

62

46

50

285

GE35L11/4NPT

160

160



42

1/4 - 11 1/2 NPT

28,0

53,0

42,0

25,0

65

55

60

382

GE42L11/4NPT

160

160



42

1/2 - 11 1/2 NPT

36,0

53,0

42,0

26,0

65

55

60

377

GE42L11/2NPT

160

160



Bau-

reihe

D1

Durchmesser

T

D3

L1

L2

L3

L4

S1

S2

Gewicht

g/1 St.

Bestell-

zeichen *)

PN (bar) 1)

CF

71

MS

S 4)

06

1/8 - 27 NPT

4

28

21,0

10,0

36

14

17

21

GE06S1/8NPT

630

630



06

1/4 - 18 NPT

4

35

28,0

14,5

43

17

17

37

GE06S1/4NPT

630

630

400

06

3/8 - 18 NPT

4

33

26,0

14,5

41

19

17

40

GE06S3/8NPT

630

630



06

1/2 - 14 NPT

4

42

35,0

19,5

50

22

17

71

GE06S1/2NPT

630

630



08

1/4 - 18 NPT

5

35

28,0

14,5

43

17

19

38

GE08S1/4NPT

630

630

400

08

3/8 - 18 NPT

5

35

28,0

14,5

43

19

19

46

GE08S3/8NPT

630

630



08

1/2 - 14 NPT

5

42

35,0

19,5

50

22

19

73

GE08S1/2NPT

630

630

400

10

1/4 - 18 NPT

5

35

27,5

14,5

44

19

22

45

GE10S1/4NPT

630

630



10

3/8 - 18 NPT

7

35

27,5

14,5

44

19

22

49

GE10S3/8NPT

630

630

400

10

1/2 - 14 NPT

7

42

34,5

19,5

51

22

22

73

GE10S1/2NPT

630

630

400

10

3/4 - 14 NPT

7

44

36,5

19,5

53

30

22

125

GE10S3/4NPT

630

630



12

1/4 - 18 NPT

5

37

29,5

14,5

46

22

24

57

GE12S1/4NPT

630

630



12

3/8 - 18 NPT

8

37

29,5

14,5

46

22

24

62

GE12S3/8NPT

630

630

400

12

1/2 - 14 NPT

8

42

34,5

19,5

51

22

24

83

GE12S1/2NPT

630

630

400

12

3/4 - 14 NPT

8

44

36,5

19,5

53

30

24

126

GE12S3/4NPT

630

630



14

3/8 - 18 NPT

8

39

31,0

14,5

49

24

27

77

GE14S3/8NPT

630

630



14

1/2 - 14 NPT

10

44

36,0

19,5

54

24

27

89

GE14S1/2NPT

630

630

400

14

3/4 - 14 NPT

10

46

38,0

19,5

56

30

27

130

GE14S3/4NPT

630

630



14

1 - 11 1/2 NPT

10

51

43,0

24,5

61

36

27

180

GE14S1NPT

630

630



16

3/8 - 18 NPT

8

39

30,5

14,5

49

27

30

84

GE16S3/8NPT

400

400



16

1/2 - 14 NPT

12

48

39,5

19,5

58

32

30

97

GE16S1/2NPT

400

400

250

16

3/4 - 14 NPT

12

46

37,5

19,5

56

30

30

130

GE16S3/4NPT

400

400



16

1 - 11 1/2 NPT

12

51

42,5

24,5

61

36

30

178

GE16S1NPT

400

400



20

1/2 - 14 NPT

12

48

37,5

19,5

59

32

36

144

GE20S1/2NPT

400

400



20

3/4 - 14 NPT

16

48

37,5

19,5

59

32

36

149

GE20S3/4NPT

400

400

250

20

1 - 11 1/2 NPT

16

55

44,5

24,5

66

36

36

243

GE20S1NPT

400

400



25

3/4 - 14 NPT

16

52

40,0

19,5

64

41

46

240

GE25S3/4NPT

400

400



25

1 - 11 1/2 NPT

20

57

45,0

24,5

69

41

46

278

GE25S1NPT

400

400



25

1/4 - 11 1/2 NPT

20

58

46,0

25,0

70

46

46

396

GE25S11/4NPT

400

400



25

1/2 - 11 1/2 NPT

20

61

49,0

26,0

73

50

46

469

GE25S11/2NPT

400

400



30

3/4 - 14 NPT

16

54

40,5

19,5

67

46

50

307

GE30S3/4NPT

400

400



30

1 - 11 1/2 NPT

20

59

45,5

24,5

72

46

50

343

GE30S1NPT

400

400



30

1/4 - 11 1/2 NPT

25

60

46,5

25,0

73

46

50

397

GE30S11/4NPT

400

400



30

1/2 - 11 1/2 NPT

25

60

46,5

26,0

73

50

50

440

GE30S11/2NPT

400

400



38

1 - 11 1/2 NPT

22

64

48,0

24,5

79

55

60

510

GE38S1NPT

315

315



38

1/4 - 11 1/2 NPT

25

65

49,0

25,0

80

55

60

535

GE38S11/4NPT

315

315



38

1/2 - 11 1/2 NPT

32

65

49,0

26,0

80

55

60

571

GE38S11/2NPT

315

315



1) Druckwert genannt = Artikel lieferbar

2) LL = sehr leichte Baureihe

3) L = leichte Baureihe

4) S = schwere Baureihe

PN (bar)

 = PN (MPa)

10

Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
