KOR - Konus-Reduzieranschuss - Stahl und Messing
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:

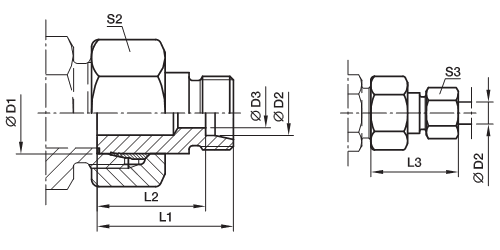

KOR - Konus-Reduzieranschuss - Stahl und Messing
EO Schaftanschluss / EO 24° Anschluss
Schaftseite vormontiert. Die Fertigmontage erfolgt im Stutzen mit ca. ¼ Umdrehung der Überwurfmutter über den Punkt des deutlich fühlbaren Kraftanstieges.
Baureihe 2) 3) |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
S2 |
S3 |
Gewicht g/1 St. |
Bestell- zeichen *) |
PN (bar) 1) |
|
CF |
MS |
|||||||||||
LL |
06 |
04 |
3,0 |
28,5 |
24,5 |
34 |
12 |
10 |
16 |
KOR06/04LLOMD |
100 |
|
08 |
04 |
3,0 |
28,5 |
24,5 |
34 |
14 |
10 |
16 |
KOR08/04LLOMD |
100 |
|
|
08 |
06 |
4,5 |
23,0 |
17,5 |
29 |
14 |
12 |
14 |
KOR08/06LLOMD |
100 |
|
|
L/LL |
06 |
04 |
3,0 |
28,5 |
24,5 |
34 |
14 |
10 |
16 |
KOR06L/04LLOMD |
100 |
|
08 |
04 |
3,0 |
28,5 |
24,5 |
34 |
17 |
10 |
16 |
KOR08L/04LLOMD |
100 |
|
|
L |
08 |
06 |
4,0 |
30,5 |
23,5 |
38 |
17 |
14 |
27 |
KOR08/06LOMD |
315 |
200 |
L/LL |
10 |
04 |
3,0 |
28,5 |
24,5 |
34 |
19 |
10 |
32 |
KOR10L/04LLOMD |
100 |
|
L |
10 |
06 |
4,0 |
30,5 |
23,5 |
38 |
19 |
14 |
34 |
KOR10/06LOMD |
315 |
200 |
10 |
08 |
6,0 |
30,5 |
23,5 |
38 |
19 |
17 |
35 |
KOR10/08LOMD |
315 |
200 |
|
L/LL |
12 |
04 |
3,0 |
28,5 |
24,5 |
34 |
22 |
10 |
41 |
KOR12L/04LLOMD |
100 |
|
L |
12 |
06 |
4,0 |
30,5 |
23,5 |
38 |
22 |
14 |
45 |
KOR12/06LOMD |
315 |
200 |
12 |
08 |
6,0 |
30,5 |
23,5 |
38 |
22 |
17 |
45 |
KOR12/08LOMD |
315 |
200 |
|
12 |
10 |
8,0 |
31,5 |
24,5 |
39 |
22 |
19 |
46 |
KOR12/10LOMD |
315 |
200 |
|
15 |
06 |
4,0 |
30,5 |
23,5 |
38 |
27 |
14 |
68 |
KOR15/06LOMD |
315 |
200 |
|
15 |
08 |
6,0 |
30,5 |
23,5 |
38 |
27 |
17 |
69 |
KOR15/08LOMD |
315 |
200 |
|
15 |
10 |
8,0 |
31,5 |
24,5 |
39 |
27 |
19 |
70 |
KOR15/10LOMD |
315 |
200 |
|
15 |
12 |
10,0 |
31,5 |
24,5 |
39 |
27 |
22 |
70 |
KOR15/12LOMD |
315 |
200 |
|
18 |
06 |
4,0 |
31,5 |
24,5 |
39 |
32 |
14 |
100 |
KOR18/06LOMD |
315 |
200 |
|
18 |
08 |
6,0 |
31,5 |
24,5 |
39 |
32 |
17 |
102 |
KOR18/08LOMD |
315 |
200 |
|
18 |
10 |
8,0 |
32,5 |
25,5 |
40 |
32 |
19 |
102 |
KOR18/10LOMD |
315 |
200 |
|
18 |
12 |
10,0 |
32,5 |
25,5 |
40 |
32 |
22 |
101 |
KOR18/12LOMD |
315 |
200 |
|
18 |
15 |
12,0 |
33,5 |
26,5 |
42 |
32 |
27 |
106 |
KOR18/15LOMD |
315 |
200 |
|
22 |
06 |
4,0 |
32,5 |
25,5 |
40 |
36 |
14 |
137 |
KOR22/06LOMD |
160 |
100 |
|
22 |
08 |
6,0 |
32,5 |
25,5 |
40 |
36 |
17 |
136 |
KOR22/08LOMD |
160 |
100 |
|
22 |
10 |
8,0 |
33,5 |
26,5 |
41 |
36 |
19 |
138 |
KOR22/10LOMD |
160 |
100 |
|
22 |
12 |
10,0 |
33,5 |
26,5 |
41 |
36 |
22 |
138 |
KOR22/12LOMD |
160 |
100 |
|
22 |
15 |
12,0 |
34,5 |
27,5 |
43 |
36 |
27 |
143 |
KOR22/15LOMD |
160 |
100 |
|
22 |
18 |
15,0 |
34,5 |
27,0 |
43 |
36 |
32 |
143 |
KOR22/18LOMD |
160 |
100 |
|
28 |
06 |
4,0 |
33,5 |
26,5 |
41 |
41 |
14 |
177 |
KOR28/06LOMD |
160 |
100 |
|
28 |
08 |
6,0 |
33,5 |
26,5 |
41 |
41 |
17 |
179 |
KOR28/08LOMD |
160 |
100 |
|
28 |
10 |
8,0 |
34,5 |
27,5 |
42 |
41 |
19 |
180 |
KOR28/10LOMD |
160 |
100 |
|
28 |
12 |
10,0 |
34,5 |
27,5 |
42 |
41 |
22 |
180 |
KOR28/12LOMD |
160 |
100 |
|
28 |
15 |
12,0 |
35,5 |
28,5 |
44 |
41 |
27 |
185 |
KOR28/15LOMD |
160 |
100 |
|
28 |
18 |
15,0 |
35,5 |
28,0 |
44 |
41 |
32 |
184 |
KOR28/18LOMD |
160 |
100 |
|
28 |
22 |
19,0 |
37,5 |
30,0 |
46 |
41 |
36 |
188 |
KOR28/22LOMD |
160 |
100 |
|
35 |
06 |
4,0 |
38,5 |
31,5 |
46 |
50 |
14 |
302 |
KOR35/06LOMD |
160 |
|
|
35 |
08 |
6,0 |
38,5 |
31,5 |
46 |
50 |
17 |
306 |
KOR35/08LOMD |
160 |
|
|
35 |
10 |
8,0 |
39,5 |
32,5 |
47 |
50 |
19 |
305 |
KOR35/10LOMD |
160 |
100 |
|
35 |
12 |
10,0 |
39,5 |
32,5 |
47 |
50 |
22 |
304 |
KOR35/12LOMD |
160 |
100 |
|
35 |
15 |
12,0 |
40,5 |
33,5 |
49 |
50 |
27 |
308 |
KOR35/15LOMD |
160 |
100 |
|
35 |
18 |
15,0 |
40,5 |
33,0 |
49 |
50 |
32 |
316 |
KOR35/18LOMD |
160 |
100 |
|
35 |
22 |
19,0 |
42,5 |
35,0 |
51 |
50 |
36 |
310 |
KOR35/22LOMD |
160 |
100 |
|
35 |
28 |
24,0 |
42,5 |
35,0 |
52 |
50 |
41 |
305 |
KOR35/28LOMD |
160 |
100 |
|
42 |
10 |
8,0 |
40,5 |
33,5 |
48 |
60 |
19 |
455 |
KOR42/10LOMD |
160 |
|
|
42 |
12 |
10,0 |
40,5 |
33,5 |
48 |
60 |
22 |
438 |
KOR42/12LOMD |
160 |
|
|
42 |
15 |
12,0 |
41,5 |
34,5 |
50 |
60 |
27 |
438 |
KOR42/15LOMD |
160 |
100 |
|
42 |
18 |
15,0 |
41,5 |
34,0 |
50 |
60 |
32 |
449 |
KOR42/18LOMD |
160 |
100 |
|
42 |
22 |
19,0 |
43,5 |
36,0 |
52 |
60 |
36 |
461 |
KOR42/22LOMD |
160 |
100 |
|
42 |
28 |
24,0 |
43,5 |
36,0 |
53 |
60 |
41 |
443 |
KOR42/28LOMD |
160 |
100 |
|
42 |
35 |
30,0 |
45,5 |
35,0 |
57 |
60 |
50 |
444 |
KOR42/35LOMD |
160 |
100 |
Baureihe |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
S2 |
S3 |
Gewicht g/1 St. |
Bestell- zeichen *) |
PN (bar) 1) |
|
CF |
MS |
|||||||||||
S 4) |
08 |
06 |
04 |
32 |
25,0 |
40 |
19 |
17 |
37 |
KOR08/06SOMD |
630 |
400 |
10 |
06 |
4 |
33 |
26,0 |
41 |
22 |
17 |
53 |
KOR10/06SOMD |
630 |
400 |
|
10 |
08 |
5 |
33 |
26,0 |
41 |
22 |
19 |
55 |
KOR10/08SOMD |
630 |
400 |
|
12 |
06 |
4 |
34 |
27,0 |
42 |
24 |
17 |
61 |
KOR12/06SOMD |
630 |
400 |
|
12 |
08 |
5 |
34 |
27,0 |
42 |
24 |
19 |
63 |
KOR12/08SOMD |
630 |
400 |
|
12 |
10 |
7 |
34 |
26,5 |
43 |
24 |
22 |
64 |
KOR12/10SOMD |
630 |
400 |
|
14 |
06 |
4 |
36 |
29,0 |
44 |
27 |
17 |
88 |
KOR14/06SOMD |
630 |
400 |
|
14 |
08 |
5 |
36 |
29,0 |
44 |
27 |
19 |
89 |
KOR14/08SOMD |
630 |
400 |
|
14 |
10 |
7 |
36 |
28,5 |
45 |
27 |
22 |
91 |
KOR14/10SOMD |
630 |
400 |
|
14 |
12 |
8 |
36 |
28,5 |
45 |
27 |
24 |
92 |
KOR14/12SOMD |
630 |
400 |
|
16 |
06 |
4 |
36 |
29,0 |
44 |
30 |
17 |
106 |
KOR16/06SOMD |
400 |
250 |
|
16 |
08 |
5 |
36 |
29,0 |
44 |
30 |
19 |
108 |
KOR16/08SOMD |
400 |
250 |
|
16 |
10 |
7 |
36 |
28,5 |
45 |
30 |
22 |
114 |
KOR16/10SOMD |
400 |
250 |
|
16 |
12 |
8 |
36 |
28,5 |
45 |
30 |
24 |
115 |
KOR16/12SOMD |
400 |
250 |
|
16 |
14 |
10 |
38 |
30,0 |
48 |
30 |
27 |
116 |
KOR16/14SOMD |
400 |
250 |
|
20 |
06 |
4 |
41 |
34,0 |
49 |
36 |
17 |
175 |
KOR20/06SOMD |
400 |
250 |
|
20 |
08 |
5 |
41 |
34,0 |
49 |
36 |
19 |
177 |
KOR20/08SOMD |
400 |
250 |
|
20 |
10 |
7 |
41 |
33,5 |
50 |
36 |
22 |
178 |
KOR20/10SOMD |
400 |
250 |
|
20 |
12 |
8 |
41 |
33,5 |
50 |
36 |
24 |
180 |
KOR20/12SOMD |
400 |
250 |
|
20 |
14 |
10 |
41 |
33,0 |
51 |
36 |
27 |
180 |
KOR20/14SOMD |
400 |
250 |
|
20 |
16 |
12 |
43 |
34,5 |
53 |
36 |
30 |
182 |
KOR20/16SOMD |
400 |
250 |
|
25 |
06 |
4 |
44 |
37,0 |
52 |
46 |
17 |
306 |
KOR25/06SOMD |
400 |
||
25 |
08 |
5 |
44 |
37,0 |
52 |
46 |
19 |
311 |
KOR25/08SOMD |
400 |
250 |
|
25 |
10 |
7 |
44 |
36,5 |
53 |
46 |
22 |
313 |
KOR25/10SOMD |
400 |
250 |
|
25 |
12 |
8 |
44 |
36,5 |
53 |
46 |
24 |
317 |
KOR25/12SOMD |
400 |
250 |
|
25 |
14 |
10 |
45 |
37,0 |
55 |
46 |
27 |
312 |
KOR25/14SOMD |
400 |
250 |
|
25 |
16 |
12 |
45 |
36,5 |
55 |
46 |
30 |
315 |
KOR25/16SOMD |
400 |
250 |
|
25 |
20 |
16 |
48 |
37,5 |
59 |
46 |
36 |
328 |
KOR25/20SOMD |
400 |
250 |
|
30 |
06 |
4 |
46 |
39,0 |
54 |
50 |
17 |
373 |
KOR30/06SOMD |
400 |
||
30 |
08 |
5 |
46 |
39,0 |
54 |
50 |
19 |
376 |
KOR30/08SOMD |
400 |
||
30 |
10 |
7 |
46 |
38,5 |
55 |
50 |
22 |
376 |
KOR30/10SOMD |
400 |
250 |
|
30 |
12 |
8 |
46 |
38,5 |
55 |
50 |
24 |
377 |
KOR30/12SOMD |
400 |
250 |
|
30 |
14 |
10 |
48 |
40,0 |
58 |
50 |
27 |
379 |
KOR30/14SOMD |
400 |
250 |
|
30 |
16 |
12 |
48 |
39,5 |
58 |
50 |
30 |
381 |
KOR30/16SOMD |
400 |
250 |
|
30 |
20 |
16 |
50 |
39,5 |
61 |
50 |
36 |
386 |
KOR30/20SOMD |
400 |
250 |
|
30 |
25 |
20 |
52 |
40,0 |
64 |
50 |
46 |
406 |
KOR30/25SOMD |
400 |
250 |
|
38 |
06 |
4 |
50 |
43,0 |
58 |
60 |
17 |
571 |
KOR38/06SOMD |
315 |
||
38 |
08 |
5 |
50 |
43,0 |
58 |
60 |
19 |
567 |
KOR38/08SOMD |
315 |
||
38 |
10 |
7 |
50 |
42,5 |
59 |
60 |
22 |
571 |
KOR38/10SOMD |
315 |
200 |
|
38 |
12 |
8 |
50 |
42,5 |
59 |
60 |
24 |
571 |
KOR38/12SOMD |
315 |
200 |
|
38 |
14 |
10 |
52 |
44.0 |
62 |
60 |
27 |
575 |
KOR38/14SOMD |
315 |
200 |
|
38 |
16 |
12 |
52 |
43,5 |
62 |
60 |
30 |
580 |
KOR38/16SOMD |
315 |
200 |
|
38 |
20 |
16 |
54 |
43,5 |
65 |
60 |
36 |
593 |
KOR38/20SOMD |
315 |
200 |
|
38 |
25 |
20 |
56 |
44,0 |
68 |
60 |
46 |
605 |
KOR38/25SOMD |
315 |
200 |
|
38 |
30 |
25 |
58 |
44,5 |
71 |
60 |
50 |
614 |
KOR38/30SOMD |
315 |
200 |
1) Druckwert genannt = Artikel lieferbar
2) LL = sehr leichte Baureihe
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
|
Material: |
Kennbuchstaben Oberfläche und Material: |
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
Messing |
MS |
