WE-M(KEG) - Winkel-Einschraubstutzen
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:
WE-M(KEG) - Winkel-Einschraubstutzen

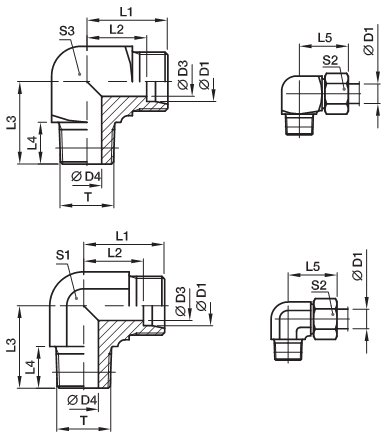

EO 24° Anschluss / Metrischer Einschraubzapfen - kegelig (DIN 3852-1, Form C)
Profilkörper Stahl und Messing (S3) |
|
Reihe LL |
4-8 mm D1 |
Reihe L |
6-12 mm D1 |
Reihe S |
6-12 mm D1 |
Bau- reihe |
D1
|
T |
D3 |
D4 |
L1 |
L2 |
L3 |
L4 |
L5 |
S1 |
S2 |
S3 |
Ge- wicht g/1 St. |
Bestell- zeichen *) |
PN (bar) 1) |
||
CF |
71 |
MS |
|||||||||||||||
LL 2) |
04 |
M 8 × 1 keg. |
3,0 |
3,5 |
15 |
11,0 |
17 |
8 |
21 |
9 |
10 |
9 |
14 |
WE04LLM |
100 |
100 |
63 |
06 |
M 10 × 1 keg. |
4,5 |
4,5 |
15 |
9,5 |
17 |
8 |
21 |
9 |
12 |
11 |
17 |
WE06LLM |
100 |
100 |
63 |
|
08 |
M 10 × 1 keg. |
6,0 |
6,0 |
17 |
11,5 |
20 |
8 |
23 |
12 |
14 |
12 |
25 |
WE08LLM |
100 |
100 |
63 |
|
L 3) |
06 |
M 10 × 1 keg. |
4,0 |
4,0 |
19 |
12,0 |
20 |
8 |
27 |
12 |
14 |
12 |
29 |
WE06LM |
315 |
315 |
200 |
08 |
M 12 × 1,5 keg. |
6,0 |
6,0 |
21 |
14,0 |
26 |
12 |
29 |
12 |
17 |
14 |
46 |
WE08LM |
315 |
315 |
200 |
|
10 |
M 14 × 1,5 keg. |
8,0 |
7,0 |
22 |
15,0 |
27 |
12 |
30 |
14 |
19 |
17 |
62 |
WE10LM |
315 |
315 |
200 |
|
12 |
M 16 × 1,5 keg. |
10,0 |
9,0 |
24 |
17,0 |
28 |
12 |
32 |
17 |
22 |
19 |
89 |
WE12LM |
315 |
315 |
200 |
|
15 |
M 18 × 1,5 keg. |
12,0 |
11,0 |
28 |
21,0 |
32 |
12 |
36 |
19 |
27 |
|
78 |
WE15LM |
315 |
315 |
200 |
|
18 |
M 22 × 1,5 keg. |
15,0 |
14,0 |
31 |
23,0 |
36 |
14 |
40 |
24 |
32 |
|
148 |
WE18LM |
315 |
315 |
200 |
|
S 4) |
06 |
M 12 × 1,5 keg. |
4,0 |
4,0 |
23 |
16,0 |
26 |
12 |
31 |
12 |
17 |
14 |
53 |
WE06SM |
400 |
400 |
250 |
08 |
M 14 × 1,5 keg. |
5,0 |
5,0 |
24 |
17,0 |
27 |
12 |
32 |
14 |
19 |
17 |
78 |
WE08SM |
400 |
400 |
250 |
|
10 |
M 16 × 1,5 keg. |
7,0 |
7,0 |
25 |
17,5 |
28 |
12 |
34 |
17 |
22 |
19 |
102 |
WE10SM |
400 |
400 |
250 |
|
12 |
M 18 × 1,5 keg. |
8,0 |
8,0 |
29 |
21,5 |
28 |
12 |
38 |
17 |
24 |
22 |
134 |
WE12SM |
400 |
400 |
250 |
|
14 |
M 20 × 1,5 keg. |
10,0 |
10,0 |
30 |
22,0 |
32 |
14 |
40 |
19 |
27 |
|
99 |
WE14SM |
400 |
400 |
|
|
16 |
M 22 × 1,5 keg. |
12,0 |
12,0 |
33 |
24,5 |
32 |
14 |
43 |
24 |
30 |
|
161 |
WE16SM |
400 |
400 |
250 |
|
1) Druckwert genannt = Artikel lieferbar
2) LL = sehr leichte Baureihe
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
||
Material: |
Kennbuchstaben Oberfläche und Material: |
|
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
|
Edelstahl |
71 |
|
Messing |
MS |
|
