WE-R - Winkel-Einschraubstutzen
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:
WE-R - Winkel-Einschraubstutzen

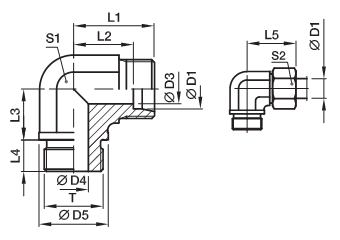

EO 24° Anschluss / Zölliger Einschraubzapfen - Dichtkante (ISO 1179)
Bau- reihe |
D1
|
T |
D3 |
D4 |
D5 |
L1 |
L2 |
L3 |
L4 |
L5 |
S1 |
S2 |
Ge- wicht g/1 St. |
Bestell- zeichen *) |
PN (bar) 1) |
||
CF |
71 |
MS |
|||||||||||||||
L 3) |
22 |
G 3/4 A |
19 |
18 |
32 |
35 |
27,5 |
26 |
16 |
44 |
27 |
36 |
168 |
WE22LR |
160 |
160 |
100 |
28 |
G 1 A |
24 |
23 |
39 |
38 |
30,5 |
30 |
18 |
47 |
36 |
41 |
305 |
WE28LR |
160 |
160 |
100 |
|
35 |
G 1 1/4 A |
30 |
30 |
49 |
45 |
34,5 |
34 |
20 |
56 |
41 |
50 |
465 |
WE35LR |
160 |
160 |
100 |
|
42 |
G 1 1/2 A |
36 |
36 |
55 |
51 |
40,0 |
39 |
22 |
63 |
50 |
60 |
706 |
WE42LR |
160 |
160 |
100 |
|
S 4) |
20 |
G 3/4 A |
16 |
16 |
32 |
37 |
26,5 |
26 |
16 |
48 |
27 |
36 |
210 |
WE20SR |
400 |
400 |
250 |
25 |
G 1 A |
20 |
20 |
39 |
42 |
30,0 |
30 |
18 |
54 |
36 |
46 |
388 |
WE25SR |
250 |
250 |
160 |
|
30 |
G 1 1/4 A |
25 |
25 |
49 |
49 |
35,5 |
34 |
20 |
62 |
41 |
50 |
630 |
WE30SR |
160 |
160 |
100 |
|
38 |
G 1 1/2 A |
32 |
32 |
55 |
57 |
41,0 |
39 |
22 |
72 |
50 |
60 |
888 |
WE38SR |
160 |
160 |
100 |
|
1) Druckwert genannt = Artikel lieferbar
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
||
Material: |
Kennbuchstaben Oberfläche und Material: |
|
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
|
Edelstahl |
71 |
|
Messing |
MS |
|
