WH-M-KDS - Hochdruck-Winkel-Schwenkverschraubung
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:
WH-M-KDS - Hochdruck-Winkel-Schwenkverschraubung

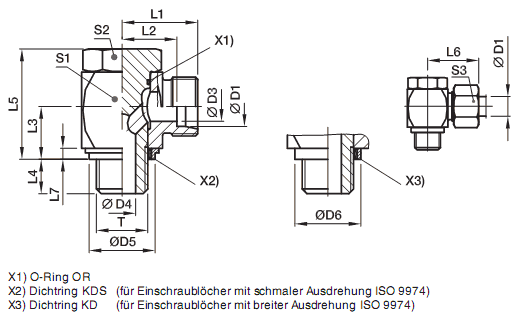

EO 24° Anschluss / Metrischer Einschraubzapfen mit weichdichtendem Ring
Bau- reihe |
D1
|
T |
D3 |
D4 |
D5 KDS |
D6 KD |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
S1 |
S2 |
S3 |
Ge- wicht g/1 St. |
Bestellzeichen *) |
PN (bar) 1) |
|
CF |
71 |
|||||||||||||||||||
L 3) |
06 |
M 10 × 1 |
4 |
4,5 |
14,9 |
17,0 |
19,0 |
12,0 |
10,5 |
8 |
24,0 |
27 |
2,5 |
17 |
17 |
14 |
54 |
WH06LMKDSOMD |
315 |
315 |
08 |
M 12 × 1,5 |
6 |
6,0 |
17,0 |
22,0 |
21,5 |
14,5 |
14,0 |
12 |
30,0 |
29 |
3,0 |
22 |
19 |
17 |
97 |
WH08LMKDSOMD |
315 |
315 |
|
10 |
M 14 × 1,5 |
8 |
6,0 |
18,9 |
22,5 |
22,5 |
15,5 |
14,0 |
12 |
30,0 |
30 |
3,0 |
22 |
19 |
19 |
104 |
WH10LMKDSOMD |
315 |
315 |
|
12 |
M 16 × 1,5 |
10 |
7,5 |
21,9 |
27,0 |
25,0 |
18,0 |
16,5 |
12 |
36,0 |
33 |
3,0 |
27 |
24 |
22 |
180 |
WH12LMKDSOMD |
315 |
315 |
|
15 |
M 18 × 1,5 |
11 |
9,0 |
23,9 |
29,0 |
27,5 |
21,5 |
18,5 |
12 |
39,5 |
37 |
3,0 |
30 |
27 |
27 |
244 |
WH15LMKDSOMD |
315 |
315 |
|
18 |
M 22 × 1,5 |
15 |
12,0 |
26,9 |
32,0 |
28,5 |
21,0 |
21,5 |
14 |
45,0 |
37 |
4,5 |
32 |
30 |
32 |
327 |
WH18LMKDSOMD |
315 |
315 |
|
22 |
M 26 × 1,5 |
19 |
17,0 |
31,9 |
41,0 |
35,0 |
27,5 |
24,0 |
16 |
53,0 |
44 |
3,5 |
41 |
36 |
36 |
573 |
WH22LMKDSOMD |
160 |
160 |
|
28 |
M 33 × 2 |
24 |
21,0 |
39,9 |
46,0 |
39,5 |
32,0 |
30,5 |
18 |
66,0 |
49 |
3,5 |
50 |
46 |
41 |
1017 |
WH28LMKDSOMD |
160 |
160 |
|
35 |
M 42 × 2 |
30 |
27,0 |
49,9 |
57,0 |
46,5 |
36,0 |
35,5 |
20 |
76,0 |
58 |
3,5 |
60 |
55 |
50 |
1512 |
WH35LMKDSOMD |
160 |
160 |
|
42 |
M 48 × 2 |
36 |
34,0 |
55,9 |
64,0 |
51,5 |
40,5 |
40,5 |
22 |
87,0 |
63 |
3,5 |
70 |
60 |
60 |
2217 |
WH42LMKDSOMD |
160 |
160 |
|
S 4) |
06 |
M 12 × 1,5 |
4 |
6,0 |
17,0 |
22,0 |
23,5 |
16,5 |
14,0 |
12 |
30,0 |
31 |
3,0 |
22 |
19 |
17 |
104 |
WH06SMKDSOMD |
400 |
400 |
08 |
M 14 × 1,5 |
5 |
6,0 |
18,9 |
22,5 |
23,5 |
16,5 |
14,0 |
12 |
30,0 |
31 |
3,0 |
22 |
19 |
19 |
110 |
WH08SMKDSOMD |
400 |
400 |
|
10 |
M 16 × 1,5 |
7 |
7,5 |
21,9 |
27,0 |
26,0 |
18,5 |
16,5 |
12 |
36,0 |
35 |
3,0 |
27 |
24 |
22 |
186 |
WH10SMKDSOMD |
400 |
400 |
|
12 |
M 18 × 1,5 |
8 |
9,0 |
23,9 |
29,0 |
27,5 |
20,0 |
18,5 |
12 |
39,5 |
36 |
3,0 |
27 |
27 |
24 |
246 |
WH12SMKDSOMD |
400 |
400 |
|
14 |
M 20 × 1,5 |
10 |
10,0 |
|
32,0 |
30,5 |
22,5 |
20,0 |
14 |
43,5 |
40 |
3,0 |
32 |
30 |
27 |
322 |
WH14SMKDOMD |
|
400 |
|
16 |
M 22 × 1,5 |
12 |
12,0 |
26,9 |
32,0 |
30,5 |
22,0 |
21,5 |
14 |
45,0 |
40 |
4,5 |
32 |
30 |
30 |
327 |
WH16SMKDSOMD |
315 |
315 |
|
20 |
M 27 × 2 |
16 |
16,0 |
32,9 |
41,0 |
37,0 |
26,5 |
24,0 |
16 |
53,0 |
48 |
3,5 |
41 |
36 |
36 |
598 |
WH20SMKDSOMD |
315 |
315 |
|
25 |
M 33 × 2 |
20 |
21,0 |
39,9 |
46,0 |
43,5 |
31,5 |
30,5 |
18 |
66,0 |
56 |
3,5 |
50 |
46 |
46 |
1055 |
WH25SMKDSOMD |
250 |
250 |
|
30 |
M 42 × 2 |
25 |
27,0 |
49,9 |
57,0 |
50,5 |
37,0 |
35,5 |
20 |
76,0 |
64 |
3,5 |
60 |
55 |
50 |
1572 |
WH30SMKDSOMD |
160 |
160 |
|
38 |
M 48 × 2 |
32 |
34,0 |
55,9 |
64,0 |
57,5 |
41,5 |
40,5 |
22 |
87,0 |
72 |
3,5 |
70 |
60 |
60 |
2317 |
WH38SMKDSOMD |
160 |
160 |
|
1) Druckwert genannt = Artikel lieferbar
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
||
Material: |
Kennbuchstaben Oberfläche und Material: |
Standard-Dichtungswerkstoff (keine zusätzlichen Kennbuchstaben erforderlich) |
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
NBR |
Edelstahl |
71 |
VIT/PTFE |
Edelstahl nur mit Dichtring KD lieferbar! Im Bestellzeichen KDS durch KD ersetzen.
