WH-R - Hochdruck-Winkel-Schwenkverschraubung
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:
WH-R - Hochdruck-Winkel-Schwenkverschraubung

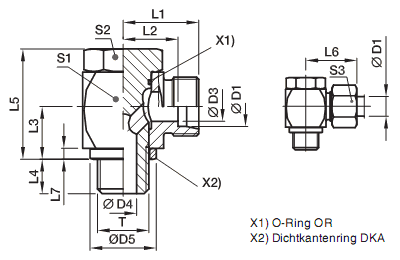

EO 24° Anschluss / Zölliger Einschraubzapfen mit metallischem Dichtkantenring
Bau- reihe |
D1
|
T |
D3 |
D4 |
D5 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
S1 |
S2 |
S3 |
Ge- wicht g/1 St. |
Bestell- zeichen *) |
PN (bar) 1) |
||
CF |
71 |
MS |
||||||||||||||||||
L 3) |
06 |
G 1/8 A |
4 |
4,5 |
14 |
19,0 |
12,0 |
10,5 |
8 |
24 |
27 |
2,5 |
17 |
17 |
14 |
53 |
WH06LROMD |
250 |
250 |
160 |
08 |
G 1/4 A |
6 |
6,0 |
18 |
21,5 |
14,5 |
14,0 |
12 |
30 |
29 |
3,0 |
22 |
19 |
17 |
101 |
WH08LROMD |
250 |
250 |
160 |
|
10 |
G 1/4 A |
8 |
6,0 |
18 |
22,5 |
15,5 |
14,0 |
12 |
30 |
30 |
3,0 |
22 |
19 |
19 |
102 |
WH10LROMD |
250 |
250 |
160 |
|
12 |
G 3/8 A |
10 |
7,5 |
22 |
25,0 |
18,0 |
16,5 |
12 |
36 |
33 |
3,0 |
27 |
24 |
22 |
181 |
WH12LROMD |
250 |
250 |
160 |
|
15 |
G 1/2 A |
12 |
11,0 |
26 |
28,5 |
21,5 |
21,5 |
14 |
45 |
37 |
4,5 |
32 |
30 |
27 |
311 |
WH15LROMD |
250 |
250 |
160 |
|
18 |
G 1/2 A |
15 |
11,0 |
26 |
28,5 |
21,0 |
21,5 |
14 |
45 |
37 |
4,5 |
32 |
30 |
32 |
319 |
WH18LROMD |
250 |
250 |
160 |
|
22 |
G 3/4 A |
19 |
17,0 |
32 |
35,0 |
27,5 |
24,0 |
16 |
53 |
44 |
3,5 |
41 |
36 |
36 |
577 |
WH22LROMD |
160 |
160 |
|
|
28 |
G 1 A |
24 |
21,0 |
39 |
39,5 |
32,0 |
30,5 |
18 |
66 |
49 |
3,5 |
50 |
46 |
41 |
1034 |
WH28LROMD |
160 |
160 |
|
|
35 |
G 1 1/4 A |
30 |
27,0 |
57 |
46,5 |
36,0 |
35,5 |
20 |
76 |
58 |
3,5 |
60 |
55 |
50 |
1500 |
WH35LROMD |
160 |
160 |
|
|
42 |
G 1 1/2 A |
36 |
34,0 |
55 |
51,5 |
40,5 |
40,5 |
22 |
87 |
63 |
3,5 |
70 |
60 |
60 |
2195 |
WH42LROMD |
160 |
160 |
|
|
S 4) |
06 |
G 1/4 A |
4 |
6,0 |
18 |
23,5 |
16,5 |
14,0 |
12 |
30 |
31 |
3,0 |
22 |
19 |
17 |
107 |
WH06SROMD |
315 |
315 |
200 |
08 |
G 1/4 A |
5 |
6,0 |
18 |
23,5 |
16,5 |
14,0 |
12 |
30 |
31 |
3,0 |
22 |
19 |
19 |
107 |
WH08SROMD |
315 |
315 |
200 |
|
10 |
G 3/8 A |
7 |
7,5 |
22 |
26,0 |
18,5 |
16,5 |
12 |
36 |
35 |
3,0 |
27 |
24 |
22 |
188 |
WH10SROMD |
315 |
315 |
200 |
|
12 |
G 3/8 A |
8 |
7,5 |
22 |
26,0 |
18,5 |
16,5 |
12 |
36 |
35 |
3,0 |
27 |
24 |
24 |
190 |
WH12SROMD |
315 |
315 |
200 |
|
14 |
G 1/2 A |
10 |
11,0 |
26 |
30,5 |
22,5 |
21,5 |
14 |
45 |
40 |
4,5 |
32 |
30 |
27 |
320 |
WH14SROMD |
315 |
315 |
|
|
16 |
G 1/2 A |
12 |
11,0 |
26 |
30,5 |
22,0 |
21,5 |
14 |
45 |
40 |
4,5 |
32 |
30 |
30 |
317 |
WH16SROMD |
315 |
315 |
|
|
20 |
G 3/4 A |
16 |
17,0 |
32 |
37,0 |
26,5 |
24,0 |
16 |
53 |
48 |
3,5 |
41 |
36 |
36 |
587 |
WH20SROMD |
160 |
160 |
|
|
25 |
G 1 A |
20 |
21,0 |
39 |
43,5 |
31,5 |
30,5 |
18 |
66 |
56 |
3,5 |
50 |
46 |
46 |
1072 |
WH25SROMD |
160 |
160 |
|
|
30 |
G 1 1/4 A |
25 |
27,0 |
49 |
50,5 |
37,0 |
35,5 |
20 |
76 |
64 |
3,5 |
60 |
55 |
50 |
1560 |
WH30SROMD |
160 |
160 |
|
|
38 |
G 1 1/2 A |
32 |
34,0 |
55 |
57,5 |
41,5 |
40,5 |
22 |
87 |
72 |
3,5 |
70 |
60 |
60 |
2295 |
WH38SROMD |
160 |
160 |
|
|
1) Druckwert genannt = Artikel lieferbar
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
||
Material: |
Kennbuchstaben Oberfläche und Material: |
Standard-Dichtungswerkstoff (keine zusätzlichen Kennbuchstaben erforderlich) |
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
NBR |
Edelstahl |
71 |
VIT |
Messing |
MS |
NBR |
