T-Flanschverbindung
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
T-Flanschverbindung
Material:
C15 / ST 52.3
auch in 1.4571 lieferbar
Bestellbezeichnung: |
|
- nur Flanschverteiler |
VKV-... |
- inkl. Flansch |
VKV-...K |
- inkl. Flansch, Schraubensatz und O-Ring |
VKV-...KM |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
Flanschverteiler ist auch mit unterschiedlichen Abgängen bzw. Rohrabmessungen lieferbar.

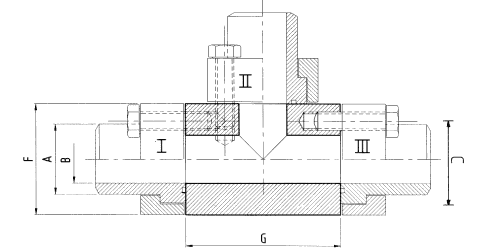

Beispiel: |
Ⅰ = |
DN 25/33,7 × 4,5 |
|
Ⅱ = |
DN 16/21,3 × 2,6 |
Beispiel: |
Ⅲ = |
DN 20/26,9 × 3,6 |
|
||
Bestell-Nr. |
VKV-25 / 33,7 × 4,5 – 16 / 21,3 × 2,6 – 20 / 26,9 × 3,6 |
|
max. Betriebs- druck kg/cm² |
DN |
Typ |
Abmessungen |
O-Ring |
Schrauben M |
||||
A |
B |
C |
F |
G |
|||||
90° Winkelflansch |
|||||||||
|
10 |
VKV 10 |
17,2 × 3,6 |
10 |
44 |
50 |
100 |
16,3 × 2,4 |
12 / M 10 × 35 |
|
16 |
VKV 16 |
21,3 × 2,6 |
16 |
54 |
60 |
110 |
25,3 × 2,4 |
12 / M 10 × 35 |
|
20 |
VKV 20 |
26,9 × 3,6 |
20 |
64 |
70 |
115 |
29,8 × 2,6 |
12 / M 12 × 35 |
|
25 |
VKV 25 |
33,7 × 4,5 |
25 |
72 |
80 |
125 |
34,5 × 2,6 |
12 / M 12 × 40 |
|
32 |
VKV 32 |
42,4 × 5,6 |
31 |
80 |
90 |
140 |
43,0 × 3,0 |
12 / M 16 × 50 |
|
40 |
VKV 40 |
60,3 × 8 |
44 |
98 |
100 |
160 |
53,3 × 5,33 |
12 / M 16 × 60 |
|
50 |
VKV 50 |
76,1 × 10 |
56 |
118 |
120 |
180 |
61,0 × 5,0 |
12 / M 20 × 70 |
|
65 |
VKV 65 |
88,9 × 11 |
67 |
145 |
150 |
200 |
75,0 × 5,0 |
12 / M 24 × 75 |
|
80 |
VKV 80 |
101,6 × 12,5 |
77 |
175 |
180 |
240 |
88,0 × 6,0 |
12 / M 30 × 90 |
